ما هو الغرض من قلب المحول؟

في قلب كل نظام للطاقة الكهربائية يكمن عنصر يبدو بسيطًا ولكنه بالغ الأهمية: الدائرة المغناطيسية التي تقوم بتوجيه التدفق الكهرومغناطيسي وحصره. عندما يسأل المهندسون وأخصائيو المشتريات "ما هو الغرض من قلب المحول؟" الجواب يمتد إلى ما هو أبعد من الفيزياء الأساسية. ال نوى المحولات بمثابة الجهاز العصبي المركزي لتحويل الجهد، مما يتيح نقل الطاقة بكفاءة من اللفات الأولية إلى الملفات الثانوية مع تقليل الخسائر الطفيلية. وفي غياب مسار مغناطيسي جيد التصميم، فإن شبكات التيار المتردد الحديثة سوف تعاني من عدم الكفاءة، والتدفئة المفرطة، وتنظيم الجهد غير المستقر. توفر هذه المقالة فحصًا شاملاً وموجهًا نحو التطبيق لـ نوى المحولات وتصنيفاتها المادية ومتغيراتها الهيكلية والدور الحاسم الذي تلعبه في البنية التحتية المعاصرة للطاقة - بدءًا من المحطات الفرعية على نطاق المرافق وحتى أرضيات المصانع الذكية.

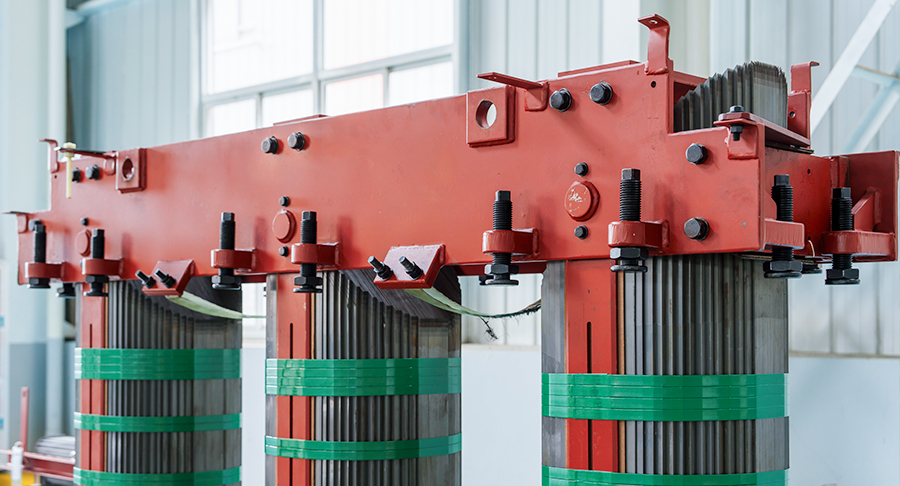

1. نوى المحولات من النوع الأساسي: العمود الفقري التقليدي

يمثل تكوين النوع الأساسي البنية الأكثر انتشارًا في تطبيقات الطاقة المتوسطة والكبيرة. في هذا التصميم، تتكون الدائرة المغناطيسية من طرفين رأسيين (أرجل) متصلتين بواسطة نير علوي وسفلي، مع لف الملفين الأولي والثانوي حول كل طرف. والغرض الأساسي من هذه نوى المحولات هو توفير مسار ذو ممانعة منخفضة للتدفق المغناطيسي، مما يضمن أن الغالبية العظمى من القوة الدافعة المغناطيسية المتولدة من روابط الملف الأولية مع الملف الثانوي. نوى المحولات من النوع الأساسي يتم تصنيعها عادةً من صفائح فولاذ السيليكون (CRGO) الموجهة نحو الحبوب، والتي تظهر نفاذية مغناطيسية استثنائية على طول اتجاه التدحرج، مما يقلل بشكل مباشر من تيار الإثارة وخسائر عدم التحميل.

من وجهة نظر فنية، توفر التصميمات من النوع الأساسي مزايا مميزة من حيث إمكانية الوصول إلى الملفات وكفاءة التبريد. نظرًا لأن اللفات موزعة على طرفين منفصلين، فإن تبديد الحرارة يكون أكثر انتظامًا، مما يسمح بكثافة طاقة أعلى دون تجاوز الحدود الحرارية. تشمل التطبيقات النموذجية محولات الرفع في مزارع الطاقة المتجددة، ومحولات التوزيع الصناعية ذات القدرة من 500 كيلو فولت أمبير إلى 50 ميجا فولت أمبير، ومحولات الجر لأنظمة السكك الحديدية. بالمقارنة مع البدائل من نوع الصدفة، من النوع الأساسي نوى المحولات إظهار قدرة فائقة على تحمل الدائرة القصيرة بسبب توزيع التدفق المتماثل، مما يقلل من الضغط الميكانيكي على اللفات أثناء ظروف الأعطال.

مجموعتنا الشاملة من نوى المحولات يغطي كلاً من الأشكال الهندسية القياسية والمخصصة من النوع الأساسي، بسماكة تصفيح تتراوح من 0.23 مم إلى 0.35 مم لتحقيق التوازن بين أداء الخسارة وقابلية التصنيع. قامت شركة Jiangsu Jingtianxia Electric Technology Co., Ltd. بتحسين خط إنتاجها من النوع الأساسي لتحقيق عوامل تكديس تتجاوز 97%، مما يضمن أن المقطع العرضي المغناطيسي الفعال يتطابق بشكل وثيق مع قيم التصميم النظرية. مع وجود أكثر من 46 موهبة فنية احترافية بين الموظفين، تطبق الشركة تقنيات متقدمة للكتابة بالليزر لتقليل خسائر تحسين المجال، وتقديم النوى التي تلبي معايير IEC وIEEE أو تتجاوزها باستمرار.

المواصفات الرئيسية لتصاميم النوع الأساسي

• نطاق الطاقة النموذجي: 500 كيلو فولت أمبير – 50 ميجا فولت أمبير
• كثافة التدفق: 1.5 – 1.7 طن (مادة CRGO)
• تقليل فقدان الحمل: أقل بنسبة 15-20% من النوى التقليدية المدرفلة على الساخن
• طريقة التبريد: الزيت الطبيعي/الهواء أو دوران الزيت القسري
• يفضل لـ: شبكات التوزيع، ومزارع الرياح البحرية، والصناعات الثقيلة

2. نوى المحولات من نوع الصدفة: تعظيم احتواء التدفق

على النقيض من تخطيط النوع الأساسي، نوع الصدفة نوى المحولات تحيط اللفات بمادة مغناطيسية من جميع الجوانب، مما يؤدي إلى "إحاطة" الملفات بشكل فعال داخل الدائرة الحديدية. يتميز هذا التكوين بطرف مركزي يحمل التدفق الرئيسي، مع مسارين للعودة (الأطراف الخارجية) مما يوفر ممانعة منخفضة بشكل استثنائي. ويظل الغرض الأساسي متطابقًا - وهو توجيه التدفق المغناطيسي وتركيزه - ولكن الشكل الهندسي للصدفة يحقق مقاومة تسرب أقل بشكل ملحوظ وتنظيمًا أفضل للجهد في ظل التحميل الثقيل. هذه نوى المحولات تحظى بتقدير خاص في تطبيقات التيار العالي والجهد المنخفض مثل محولات الأفران، ومحولات المعدل لمحطات التحليل الكهربائي، وأنظمة UPS واسعة النطاق.

تسمح السلامة الهيكلية للتصميمات من النوع الصدفي بمزيد من القوة الميكانيكية، مما يجعلها مناسبة للتركيبات التي تكون فيها قوى الدائرة القصيرة شديدة. علاوة على ذلك، نظرًا لأن التدفق ينقسم بشكل متماثل بين الطرفين الخارجيين، يتم تقليل صافي عدم التوازن المغناطيسي، مما يقلل الضوضاء المسموعة والخسائر الشاردة في الهياكل المعدنية المجاورة. ومع ذلك، يأتي هذا الأداء على حساب زيادة استهلاك المواد وتكديس التصفيح الأكثر تعقيدًا، مما يزيد من تكلفة التصنيع الإجمالية. بالنسبة للتطبيقات ذات المهام الحرجة حيث تكون الموثوقية واستقرار الجهد أمرًا بالغ الأهمية، من النوع الصدفي نوى المحولات يبقى الخيار المفضل على الرغم من ارتفاع الاستثمار مقدمًا.

تتعامل شركة Jiangsu Jingtianxia Electric Technology Co., Ltd. مع تحديات التصنيع هذه من خلال معدات التكديس الآلية وأنظمة القطع الدقيقة الخاصة بها. يستخدم الإنتاج الأساسي من نوع الصدفة الخاص بالشركة مفاصل متدرجة وزوايا مخففة لتقليل مقاومة المفاصل، مما يحقق خسائر أساسية أقل بنسبة 8-12٪ من الإنشاءات التقليدية ذات اللفة المؤخرية. من خلال دمج أنظمة تخزين ورش العمل الذكية مع مراقبة الجودة في الوقت الفعلي، تضمن شركة Jiangsu Jingtianxia أن كل قلب من نوع الغلاف يترك المصنع بنفاذية ثابتة وتسامح ميكانيكي، مما يدعم العملاء العالميين في صناعات تتراوح من صهر الألومنيوم إلى الطاقة الاحتياطية لمراكز البيانات.

السمات المميزة للنوى من نوع Shell

1. قوة ماس كهربائى فائقة بسبب دعم اللف المغلق بالكامل
2. مقاومة تسرب أقل (عادةً 5-8% مقارنة بـ 10-15% للنوع الأساسي)
3. تقليل المجالات المغناطيسية الشاردة، مما يتيح تباعدًا أقرب بين المراحل
4. تكلفة مواد أعلى ولكن عمر خدمة أطول في بيئات التشغيل القاسية
5. محدد بشكل شائع للعمليات الكهروكيميائية ومحركات الجر الثقيلة

3. نوى المحولات المعدنية غير المتبلورة: حدود كفاءة الجيل التالي

تمثل السبائك المعدنية غير المتبلورة، والتي يشار إليها غالبًا بالزجاج المعدني، نقلة نوعية في هندسة المواد المغناطيسية. على عكس فولاذ السيليكون البلوري التقليدي، فإن هذه نوى المحولات يتم إنتاجها عن طريق التصلب السريع (التبريد) من الحالة المنصهرة، مما يؤدي إلى بنية ذرية غير بلورية تظهر قسرًا منخفضًا للغاية وتقريبًا صفرًا من التضيق المغناطيسي. الغرض الأساسي من استخدام المعدن غير المتبلور ل نوى المحولات هو تقليل خسائر عدم التحميل بشكل كبير - عادةً بنسبة 60-70٪ مقارنة بفولاذ CRGO المتميز - مع الحفاظ على مستويات كثافة تدفق قابلة للمقارنة (حوالي 1.35-1.45 طن). وهذا يجعل النوى غير المتبلورة جذابة بشكل استثنائي لمحولات التوزيع التي تعمل تحت ظروف الحمل الخفيف لفترات طويلة، كما هو الحال في الشبكات السكنية ومشاريع كهربة الريف.

من منظور التصنيع، يمثل المعدن غير المتبلور تحديات فريدة من نوعها: فالمادة رقيقة للغاية (حوالي 0.025 مم) وهشة للغاية، وتتطلب معدات قطع وتكديس متخصصة لتجنب الكسور الدقيقة التي تؤدي إلى تدهور الأداء المغناطيسي. علاوة على ذلك، فإن كثافة تدفق التشبع أقل من CRGO، مما يستلزم مقاطع عرضية أساسية أكبر لنفس تصنيف الطاقة. وعلى الرغم من هذه العيوب، فإن التوفير في تكاليف دورة الحياة نتيجة لانخفاض خسائر الطاقة غالبا ما يفوق القسط الأولي، وخاصة في المناطق حيث تعريفات الكهرباء المرتفعة أو تفويضات صارمة للحد من الكربون. متقدم نوى المحولات يتم تخصيص المواد المصنوعة من السبائك غير المتبلورة بشكل متزايد لمشاريع المباني الخضراء، ومراكز شحن السيارات الكهربائية، والشبكات الصغيرة الذكية حيث يكون لكل واط/ساعة أهمية.

قامت شركة Jiangsu Jingtianxia Electric Technology Co., Ltd. بتطوير خطوط معالجة مخصصة للنوى المعدنية غير المتبلورة، تتضمن بروتوكولات القص والتليين منخفضة الضغط التي تحافظ على الخصائص المغناطيسية الفريدة للمادة. يتعاون الفريق الفني للشركة، الذي يضم أكثر من 46 متخصصًا في البحث والتطوير، مع علماء المواد لتحسين الهندسة الأساسية للحد الأدنى من فقدان المفاصل، وتحقيق كفاءة تحميل كاملة تزيد عن 99.2% في وحدات النموذج الأولي. من خلال الجمع بين التكنولوجيا الأساسية غير المتبلورة وآلات القطع المستعرضة الذكية والخدمات اللوجستية الآلية، تقدم شركة Jiangsu Jingtianxia حلاً جاهزًا يربط بين التصميم عالي الكفاءة والإنتاج على نطاق صناعي، مما يخدم العملاء الذين يطالبون بالمسؤولية البيئية والتميز التشغيلي.

مزايا تطبيق النوى غير المتبلورة

• تقليل فقدان الحمل: ما يصل إلى 70% مقارنة بـ CRGO التقليدي
• مثالية لملفات التحميل الدورية (على سبيل المثال، الاستعداد طوال الليل، والتشغيل المتقطع)
• انخفاض درجة حرارة التشغيل بسبب انخفاض توليد الحرارة
• إطالة عمر المحول (تقليل الشيخوخة الحرارية للعزل)
• مفضل من قبل المرافق التي تسعى إلى تحقيق أهداف صافي الكربون

مصفوفة الأداء المقارن

4. النوى المفصلية ذات اللفة المتدرجة والمفصلة: الهندسة الدقيقة لتقليل الخسارة

وبعيدًا عن التصنيف العياني للأشكال والمواد الأساسية، تلعب هندسة المفاصل الداخلية دورًا حاسمًا في تحديد الأداء العام للقلب. تعمل الوصلات المتدرجة، والمعروفة أيضًا باسم الوصلات المتداخلة أو المتداخلة، على ترتيب طبقات التصفيح المتعاقبة مع تداخلات متوازنة، مما يؤدي إلى توزيع مقاومة فجوة الهواء بشكل فعال عبر واجهات متعددة. تعمل هذه التقنية على تقليل تشبع التدفق الموضعي الذي يحدث في الوصلات التقليدية، مما يقلل من خسائر عدم التحميل والتيار الممغنط. من ناحية أخرى، تستخدم الوصلات المتعرجة قطعًا ذات زوايا دقيقة (عادةً 45 درجة) عند تقاطعات زاوية النير والأطراف، مما يؤدي إلى محاذاة اتجاه التدحرج للفولاذ الموجه نحو الحبوب مع مسار التدفق لتقليل التردد عند كل انحناء. متقدم نوى المحولات دمج كل من ميزات اللفة المتدرجة والميزات المخففة لتحقيق تخفيضات في الخسارة بنسبة 10-15٪ مقارنة بتجميعات اللفة البسيطة.

تتطلب دقة التصنيع المطلوبة لهذه الأنواع من الوصلات آلات قطع عرضية متطورة مع تحديد موضع الشفرة الذي يتم التحكم فيه بواسطة CNC وقياس السماكة في الوقت الفعلي. لقد استثمرت شركة Jiangsu Jingtianxia Electric Technology Co., Ltd. بشكل كبير في معدات التجميع الأساسية الآلية التي تحافظ على محاذاة مستوى الميكرون عبر مئات طبقات التصفيح، مما يضمن التوزيع المتسق لفجوة الهواء والأداء الكهرومغناطيسي القابل للتكرار. يتم نشر النوى المتدرجة للشركة على نطاق واسع في محولات التوزيع عالية الكفاءة التي يتم توفيرها للمرافق في أوروبا وأمريكا الشمالية، حيث تفرض لوائح التصميم البيئي الصارمة حدودًا قصوى للخسارة. من خلال الجمع بين قطع الزوايا المتعرجة والتكديس الآلي، تحقق شركة Jiangsu Jingtianxia عامل تكديس يبلغ 97.5% لنوى CRGO، مما يترجم إلى توفير ملموس في الطاقة على مدار عمر خدمة المحول الذي يبلغ 30 عامًا.

علاوة على ذلك، يقوم نظام التخزين الذكي في ورش الشركة بتتبع كل دفعة من التصفيح خلال سلسلة الإنتاج بأكملها - بدءًا من الحز والقطع وحتى التلدين والفحص النهائي - مما يضمن إمكانية التتبع الكامل والامتثال لخطط الجودة الخاصة بالعميل. يتيح هذا التكامل الرأسي، المدعوم بخطوط الإنتاج اللوجستية الآلية، لشركة Jiangsu Jingtianxia تقديم نماذج أولية سريعة وفترات زمنية قصيرة للهندسة الأساسية المخصصة، وهي ميزة مهمة للمشاريع ذات جداول البناء الضيقة.

الأسئلة المتداولة

س 1: ما هو الفرق الأساسي بين نوى المحولات من النوع الأساسي ونوع الصدفة؟

يكمن الاختلاف الرئيسي في ترتيب اللف إلى النواة. في النوع الأساسي نوى المحولات ، تحيط اللفات بالأطراف المغناطيسية، بينما في تصميمات الصدفة، تحيط الدائرة المغناطيسية باللفات من جوانب متعددة. يوفر النوع الأساسي تبريدًا أفضل وتكلفة أقل، بينما يوفر النوع الصدفي مقاومة تسرب أقل وقوة دائرة قصر فائقة لتطبيقات التيار العالي.

س 2: كيف تقلل نوى المحولات المعدنية غير المتبلورة من فقدان الطاقة مقارنة بنوى CRGO التقليدية؟

تفتقر السبائك غير المتبلورة إلى بنية حبيبية بلورية، مما يزيل فعليًا التباين المغناطيسي ويقلل من خسائر التباطؤ بنسبة 60-70٪. بالإضافة إلى ذلك، فإن مقاومتها الكهربائية العالية (حوالي ثلاثة أضعاف مقاومة CRGO) تقلل من خسائر التيار الدوامي، مما يجعلها الخيار الأكثر كفاءة في استخدام الطاقة لمحولات التوزيع ذات عوامل الحمل المنخفضة.

Q3: ما هو الدور الذي تلعبه شركة Jiangsu Jingtianxia Electric Technology Co., Ltd. في سلسلة التوريد الأساسية للمحولات؟

تعتبر Jiangsu Jingtianxia شركة مصنعة متكاملة رأسياً تقوم بتصميم وإنتاج وتقديم الدقة نوى المحولات عبر جميع الفئات الرئيسية. تجمع الشركة بين أكثر من 46 خبيرًا تقنيًا مع أنظمة التكديس والقطع والتخزين الآلية لتقديم حلول شاملة - بدءًا من نوى CRGO المتدرجة وحتى التجميعات المعدنية غير المتبلورة - مدعومة بمراقبة صارمة للجودة ودعم لوجستي عالمي.

س 4: لماذا يعد التصميم المشترك (خطوة اللفة أو المتري) أمرًا بالغ الأهمية لأداء قلب المحول؟

تؤثر هندسة المفاصل بشكل مباشر على التردد المغناطيسي في واجهات الأطراف المقرنية. تعمل الوصلات المتعرجة والمفاصل المتعرجة على تقليل التشبع الموضعي وتهديب التدفق، مما يقلل من خسائر عدم التحميل والتيار المغناطيسي بنسبة 10-15٪. بالنسبة للمحولات عالية الكفاءة، تعد هذه التصميمات المشتركة الدقيقة ضرورية لتلبية لوائح الطاقة الصارمة وتحقيق وفورات في التكاليف على المدى الطويل.
