مُصنّع خطوط تكديس وتجميع القلوب

كيف يعمل نظام التراص الأساسي؟

في تصنيع المعدات الكهربائية الحديثة، تحدد دقة وكفاءة إنتاج المحولات والمحركات بشكل مباشر أداء المنتجات النهائية وموثوقيتها وفعاليتها من حيث التكلفة. في قلب عملية الإنتاج هذه يكمن خطوط التجميع والتجميع الأساسية ، وهو تكامل متطور للتعامل الميكانيكي والفحص البصري وأنظمة التحكم الآلي. تقدم هذه المقالة شرحًا تقنيًا شاملاً لكيفية عمل نظام التكديس الأساسي، مع تفصيل مبادئه الأساسية ووحدات المعدات الرئيسية والدور الحاسم الذي يلعبه في التصنيع الصناعي واسع النطاق.

1. المبادئ الأساسية للتكديس الأساسي

A خطوط التجميع والتجميع الأساسية تم تصميم النظام لتحويل الصفائح الرقيقة الفردية من الفولاذ الكهربائي - المعروفة باسم التصفيحات - إلى قلب مصفح صلب ودقيق الأبعاد. التحدي الأساسي هو أن كل تصفيح يجب أن يتم تكديسه بتسلسل واتجاه دقيقين لتقليل خسائر التيار الدوامي وضمان انتظام التدفق المغناطيسي. يبدأ النظام عادةً بـ a خطوط التجميع والتجميع الأساسية وحدة التغذية التي تستقبل الصفائح المقطوعة أو المقطوعة مسبقًا من آلة القطع المستعرضة. يتم بعد ذلك نقل هذه الصفائح إلى محطة تكديس حيث تتعامل الأذرع الآلية أو وحدات الالتقاط والمكان التي تعمل بمحرك مؤازر مع كل ورقة.

يمكن تقسيم دورة عمل النظام النموذجي إلى أربع مراحل متتالية: التغذية، واكتشاف الاتجاه، والتكديس، والدمج. خلال مرحلة التغذية، يتم عزل الصفائح ومحاذاة باستخدام مغذيات الاهتزاز أو سيور النقل. في مرحلة اكتشاف الاتجاه، تحدد المستشعرات الضوئية أو كاميرات الرؤية الآلية جانب الثقب ومواضع الحز وأي عيوب في السطح. تتضمن مرحلة التراص وضعًا دقيقًا لكل طبقة تصفيح على كومة متنامية، وغالبًا ما يتم استخدام مقابض فراغية لتجنب خدش المادة. أخيرًا، تستخدم مرحلة الدمج اللحام أو التشابك أو الربط اللاصق لتأمين المكدس في وحدة صلبة واحدة. يتم تنظيم سير العمل بالكامل بواسطة وحدة تحكم منطقية قابلة للبرمجة (PLC) تعمل على مزامنة جميع الأجزاء المتحركة بدقة على مستوى الميكرون.

2. وحدات المعدات الأساسية ووظائفها

لفهم كيف يعمل نظام التراص الأساسي ، فمن الضروري فحص وحداته الرئيسية. تساهم كل وحدة في وظيفة محددة، ويحدد تكاملها السلس الأداء العام للنظام. وفيما يلي تفصيل للوحدات الأساسية الأربع الموجودة في الحديث خطوط التجميع والتجميع الأساسية :

• وحدة التغذية والتفرد: تستقبل هذه الوحدة التصفيحات السائبة من المجلات أو السيور الناقلة. إنها تستخدم منفاخ هواء وفواصل ميكانيكية لضمان دخول تصفيح واحد فقط في المرة إلى منطقة التراص. يمكن أن تصل معدلات التغذية عالية السرعة إلى 60 قطعة في الدقيقة، اعتمادًا على سمك التصفيح وحجمه.
• وحدة الرؤية والتفتيش: مجهزة بكاميرات عالية الدقة وإضاءة خلفية، تقوم هذه الوحدة بفحص كل تصفيح للتأكد من تفاوتات الأبعاد، وارتفاع الأزيز، واستواء السطح. يتم رفض أي تصفيح يفشل في الفحص تلقائيًا في صندوق منفصل، مما يمنع العيوب من الانتشار إلى القلب النهائي.

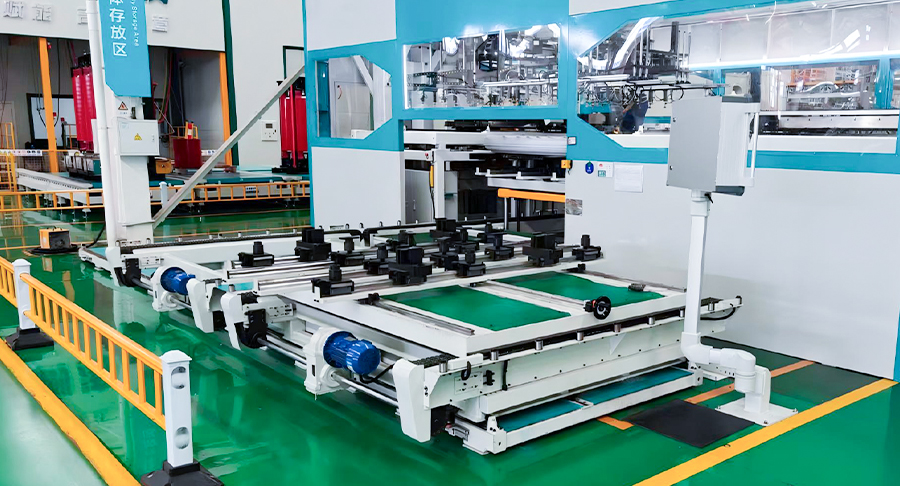

• وحدة التراص وتحديد المواقع: هذا هو جوهر النظام. تقوم القنطرة المؤازرة أو روبوت SCARA باختيار كل تصفيح تم فحصه ووضعه على أداة التراص. غالبًا ما تشتمل التركيبات على دبابيس توجيه تتوافق مع الفتحات الموجودة في الصفائح، مما يضمن محاذاة الدوران. بالنسبة لقلوب المحولات ذات الأرجل المتعددة، قد يقوم النظام بتكديس كل ساق على حدة قبل ضمها.
• وحدة الدمج والإخراج: بمجرد الوصول إلى ارتفاع المكدس المستهدف (الذي يتم قياسه بعدد الطبقات أو مستشعر الارتفاع البصري)، تطبق الوحدة إحدى طرق الدمج الثلاثة: لحام TIG في نقاط متعددة، أو التشابك الميكانيكي باستخدام علامات الثقب، أو معالجة المادة اللاصقة باستخدام الأشعة فوق البنفسجية أو الرابطة الحرارية. يتم بعد ذلك إخراج اللب النهائي إلى ناقل صادر لمزيد من المعالجة أو التعبئة.

التنسيق بين هذه الوحدات أمر بالغ الأهمية. على سبيل المثال، إذا اكتشفت وحدة الرؤية تصفيحًا غير محاذاة، فيجب على وحدة التراص ضبط مسار موضعها في الوقت الفعلي. الشركات الرائدة مثل شركة جيانغسو جينجتيانشيا للتكنولوجيا الكهربائية المحدودة لقد طوروا خوارزميات برمجية خاصة تمكنهم من التحكم التكيفي، مما يجعلهم خطوط التجميع والتجميع الأساسية قوية بشكل خاص لبيئات الإنتاج عالية المزيج ومنخفضة الحجم.

3. تصنيف أنظمة التراص الأساسية

على أساس التكوين والتطبيق، خطوط التجميع والتجميع الأساسية يمكن تقسيمها إلى ثلاث فئات رئيسية. تخدم كل فئة متطلبات إنتاج مميزة، بدءًا من الإنتاج الضخم عالي السرعة وحتى النماذج الأولية المرنة. توفر الأقسام الفرعية التالية تحليلا متعمقا لكل نوع.

3.1 أنظمة التراص المتكاملة في الخط

ترتبط الأنظمة المتكاملة في الخط مباشرةً بخط الحز أو القطع العرضي. بمجرد قطع الصفائح، يتم إدخالها على الفور إلى وحدة التراص دون الحاجة إلى تخزين وسيط. يقلل هذا التصميم من التعامل مع المواد ويقلل من خطر تلف الحواف. السمة المميزة للأنظمة الخطية هي سرعة التزامن الخاصة بها - فهي تعمل بنفس معدل الدورة مثل آلة القطع، عادةً ما بين 40 و80 ضربة في الدقيقة. تشتمل خصائصها التقنية على تكديس مزدوج الرأس لوضع طبقتين في وقت واحد، ومراقبة السُمك في الوقت الفعلي باستخدام مستشعرات الليزر، والتغيير التلقائي للأدوات لعروض أساسية مختلفة.

التطبيقات النموذجية للأنظمة الخطية هي الإنتاج على نطاق واسع لقلوب محولات التوزيع والأجزاء الساكنة لمحركات السيارات الكهربائية، حيث تكون الجودة المتسقة والإنتاجية العالية أمرًا بالغ الأهمية. الميزة الأساسية مقارنة بالأنظمة غير المتصلة بالإنترنت هي التخلص من التخزين المؤقت، مما يوفر مساحة الأرضية ويقلل من مخزون العمل قيد التنفيذ. علاوة على ذلك، يمكن للأنظمة الموجودة في الخط اكتشاف عيوب القطع على الفور، مما يسمح بتلقي ردود فعل فورية إلى وحدة القطع. شركة جيانغسو جينجتيانشيا للتكنولوجيا الكهربائية المحدودة تقدم حلولاً مدمجة تتضمن واجهات تخزين ورش العمل الذكية، مما يتيح تبادل البيانات بسلاسة مع أنظمة تخطيط موارد المؤسسات (ERP). يضمن هذا التكامل أن كل دفعة من النوى يمكن تتبعها من المواد الخام إلى السلعة النهائية.

3.2 أنظمة التراص المستقلة دون اتصال بالإنترنت

تعمل الأنظمة المستقلة غير المتصلة بالإنترنت بشكل مستقل عن عملية القطع. يتم أولاً قطع التصفيحات، وتكديسها في المجلات، ومن ثم نقلها إلى محطة التراص. يسمح هذا الفصل لمخططي الإنتاج بتشغيل خط القطع بأقصى قدر من الكفاءة بينما يتعامل خط التكديس مع أنواع أساسية مختلفة بالتوازي. يعد النهج غير المتصل بالإنترنت مناسبًا بشكل خاص لبيئات متجر العمل حيث تكون أحجام الطلبات صغيرة ولكنها تختلف بشكل كبير في الهندسة الأساسية. أحد المكونات الهامة للأنظمة غير المتصلة بالإنترنت هو مبدل المجلات التلقائي، والذي يمكنه استيعاب ما يصل إلى 12 نوعًا مختلفًا من التصفيح والتبديل بينها في غضون دقائق.

من الناحية التكنولوجية، غالبًا ما تشتمل الأنظمة غير المتصلة بالإنترنت على أنظمة رؤية أكثر تقدمًا لأنه قد يتم تخزين الصفائح لساعات أو أيام، مما يؤدي إلى تراكم الغبار أو الأكسدة البسيطة. وبالتالي، تشتمل وحدة الرؤية في الأنظمة غير المتصلة بالإنترنت على فرش تنظيف إضافية ومزيلات ثابتة. تتشابه طرق الدمج مع الأنظمة الخطية، لكن الأنظمة غير المتصلة بالإنترنت كثيرًا ما تستخدم الترابط اللاصق بدلاً من اللحام لأن المادة اللاصقة تسمح بتوزيع الضغط بشكل أفضل في النوى ذات الأشكال الهندسية المعقدة. بالنسبة للمصنعين الذين يتطلعون إلى الترقية من التجميع اليدوي، توفر الأنظمة المستقلة غير المتصلة بالإنترنت استثمارًا أوليًا أقل وتكاملًا أسهل مع معدات مناولة المواد الموجودة. شركة جيانغسو جينجتيانشيا للتكنولوجيا الكهربائية المحدودة يوفر منصات معيارية غير متصلة بالإنترنت يمكن تهيئتها إما من خلال تشغيل مكدس فردي أو مكدس مزدوج، مما يمنح العملاء المرونة لتوسيع نطاق الإنتاج مع نمو الطلب.

3.3 أنظمة تكديس البرج الدوار

تمثل أنظمة الأبراج الدوارة أحدث التطورات في خطوط التجميع والتجميع الأساسية التكنولوجيا. بدلاً من أداة تكديس ثابتة واحدة، تستخدم هذه الأنظمة برجًا دوارًا يحمل منصات تكديس متعددة. بينما يتم ملء منصة نقالة واحدة بالتصفيح، تخضع منصة نقالة أخرى للدمج والإخراج، ويتم إعداد منصة نقالة ثالثة للدفعة التالية. تعمل هذه المعالجة المتوازية على تقليل وقت الخمول بشكل كبير وزيادة الإنتاجية الإجمالية بنسبة تصل إلى 40% مقارنة بتصميمات المحطة الواحدة.

يتم تشغيل آلية البرج بواسطة محرك عزم الدوران ذو الدفع المباشر الذي يوفر دورانًا سلسًا بشكل استثنائي وتحديدًا زاويًا دقيقًا. تم تجهيز كل منصة بمجموعتها الخاصة من مسامير التوجيه وآليات التثبيت، مما يسمح للنظام بالتبديل بين الأحجام الأساسية المختلفة دون تدخل يدوي. تعتبر أنظمة الأبراج الدوارة مثالية لإنتاج كميات كبيرة من النوى القياسية، مثل تلك المستخدمة في محولات التوزيع الصغيرة والمحاثات. كما أن حجمها الصغير يجعلها جذابة للمصانع ذات المساحة الأرضية المحدودة. شركة جيانغسو جينجتيانشيا للتكنولوجيا الكهربائية المحدودة نجحت في نشر أنظمة الأبراج الدوارة في العديد من مواقع العملاء، وحققت معدلات عيوب أقل من 0.2% وفعالية إجمالية للمعدات (OEE) تتجاوز 85%.

لتلخيص الخطوات التشغيلية عبر جميع أنواع الأنظمة الثلاثة، توضح القائمة المرتبة التالية الإجراء العام لدورة التجميع النموذجية:

1. تحميل المواد: يتم تحميل الصفائح في مجلة التغذية أو يتم تغذيتها مباشرة من خط القطع.
2. التفرد والتوجيه: يتم فصل كل تصفيح، ومحاذاته، ويتم اكتشاف جانب لدغه عن طريق الرؤية.
3. التنسيب: يقوم الروبوت أو القنطرة باختيار التصفيح ووضعه على منصة التراص بدقة تصل إلى ميكرون.
4. عد الطبقات والتحقق من الارتفاع: يقوم النظام بحساب كل طبقة والتحقق من ارتفاع المكدس المتزايد مقابل الهدف.
5. الدمج: بمجرد الوصول إلى الهدف، يقوم النظام بلحام المكدس أو تعشيقه أو ربطه في قلب صلب.
6. الطرد والنقل: يتم إخراج اللب النهائي على ناقل للمعالجة النهائية أو التعبئة والتغليف.

4. التكامل مع التصنيع الذكي

حديث خطوط التجميع والتجميع الأساسية لم تعد آلات معزولة. فهي بمثابة عقد متكاملة في النظام البيئي الأوسع للمصنع الذكي. ومن خلال إنترنت الأشياء الصناعي (IIoT)، تقوم هذه الأنظمة باستمرار بنقل البيانات حول أوقات الدورات ومعدلات العيوب وتآكل المواد الاستهلاكية إلى نظام تنفيذ التصنيع المركزي (MES). يتيح هذا النهج المبني على البيانات الصيانة التنبؤية، مما يقلل من وقت التوقف غير المخطط له بنسبة تصل إلى 30%. على سبيل المثال، شركة جيانغسو جينجتيانشيا للتكنولوجيا الكهربائية المحدودة قامت بدمج أنظمة تخزين ورش عمل ذكية وخطوط إنتاج لوجستية آلية تتفاعل مباشرة مع معدات التراص الخاصة بها، مما يؤدي إلى إنشاء تدفق مواد مؤتمت بالكامل من ملفات الفولاذ الخام إلى قلوب المحولات النهائية.

علاوة على ذلك، تتضمن الأنظمة المتقدمة الآن خوارزميات التعلم الذاتي التي تضبط معلمات التراص بناءً على الأداء التاريخي. إذا أظهرت دفعة تصفيح معينة تباينًا أكبر في حجم الغالف، فيمكن للنظام تلقائيًا تقليل سرعة الوضع للحفاظ على الدقة. ويعتبر هذا المستوى من القدرة على التكيف ذا قيمة خاصة في المناطق ذات صفات المواد الخام المختلفة. من خلال الجمع بين الميكانيكا الدقيقة والبرمجيات الذكية، شركة جيانغسو جينجتيانشيا للتكنولوجيا الكهربائية المحدودة تواصل دفع حدود ما خطوط التجميع والتجميع الأساسية يمكن تحقيق ذلك من خلال تقديم حلول دعم شاملة تغطي كل شيء بدءًا من القطع العرضي الأساسي وحتى التجميع النهائي.

الأسئلة المتداولة

س 1: ما هو الفرق الرئيسي بين أنظمة التراص المضمنة وغير المتصلة؟

ترتبط الأنظمة الموجودة في الخط مباشرة بخط القطع وتعمل بنفس السرعة، مما يجعلها مثالية للإنتاج المستمر بكميات كبيرة. تعمل الأنظمة غير المتصلة بالإنترنت بشكل مستقل، مما يسمح بمرونة أكبر في التعامل مع مختلف الأحجام والأشكال الهندسية الأساسية، مما يناسب بيئة العمل أو البيئات منخفضة الحجم وعالية المزيج.

س2: كيف يعمل نظام البرج الدوار على تحسين الإنتاجية مقارنة بنظام المحطة الواحدة؟

يستخدم نظام البرج الدوار منصات متعددة على آلية دوارة. بينما يتم ملء منصة نقالة واحدة، تخضع منصة أخرى للدمج ويتم إخراج أو إعداد منصة ثالثة. يعمل سير العمل المتوازي هذا على تقليل وقت الانتظار بين الدورات، مما يزيد من الإنتاجية الإجمالية بنسبة تصل إلى 40% دون التضحية بدقة التجميع.

س 3: ما هي طرق الدمج المستخدمة بشكل شائع في خطوط التجميع والتجميع الأساسية، وأي منها أفضل؟

الطرق الثلاثة الأساسية هي لحام TIG، والتشابك الميكانيكي، والربط اللاصق. يوفر اللحام قوة ميكانيكية عالية، والتشابك هو الأسرع ولا يتطلب أي مواد مستهلكة، كما يوفر الربط اللاصق أداء مغناطيسي أفضل عن طريق تقليل الضغط الداخلي. ويعتمد الخيار الأفضل على التطبيق الأساسي - اللحام لمحولات الطاقة الكبيرة، والتشابك للمحركات ذات الإنتاج الضخم، والمواد اللاصقة للتصميمات عالية الكفاءة مع وصلات متدرجة.

س 4: كيف تضمن شركة Jiangsu Jingtianxia Electric Technology Co., Ltd. مراقبة الجودة عبر أنظمة التكديس الخاصة بها؟

تدمج شركة Jiangsu Jingtianxia فحص الرؤية متعدد المراحل، ومراقبة السُمك في الوقت الفعلي، والرفض الآلي للتصفيحات المعيبة. تقوم أنظمتها أيضًا بإدخال بيانات الإنتاج إلى منصة MES، مما يتيح إمكانية التتبع الكامل والتحكم الإحصائي في العمليات. ومع أكثر من 46 موهبة فنية محترفة، تحافظ الشركة على بروتوكولات اختبار صارمة لكل نظام قبل التسليم، مما يضمن الأداء المتسق في مرافق العملاء.

س 5: هل يمكن لأنظمة التكديس الأساسية التعامل مع مواد التصفيح المختلفة، مثل الفولاذ غير المتبلور أو فولاذ السيليكون؟

نعم، تم تصميم الأنظمة الحديثة بضغط قابض قابل للتعديل، وسرعات تغذية متغيرة، وخوارزميات رؤية قابلة للتخصيص لاستيعاب مجموعة واسعة من المواد. يتطلب الفولاذ غير المتبلور، وهو أرق وأكثر هشاشة، معالجة أكثر لطفًا وغالبًا ما يستفيد من الترابط اللاصق بدلاً من اللحام. تقدم شركة Jiangsu Jingtianxia تكوينات مخصصة لتتناسب مع خصائص المواد المحددة.

س6: ما هو عائد الاستثمار (ROI) النموذجي لأتمتة عملية تجميع النواة اليدوية؟

في حين أن عائد الاستثمار الدقيق يختلف حسب حجم الإنتاج، فإن معظم الشركات المصنعة ترى الاسترداد في غضون 18 إلى 24 شهرًا. تعمل الأتمتة على تقليل تكاليف العمالة، وإزالة الأخطاء البشرية، وزيادة الإنتاجية، وتحسين إنتاجية المواد. بالإضافة إلى ذلك، تعمل الأنظمة الآلية على تمكين التشغيل على مدار الساعة طوال أيام الأسبوع، مما يؤدي إلى تسريع عائد الاستثمار لخطوط الإنتاج عالية الطلب.
