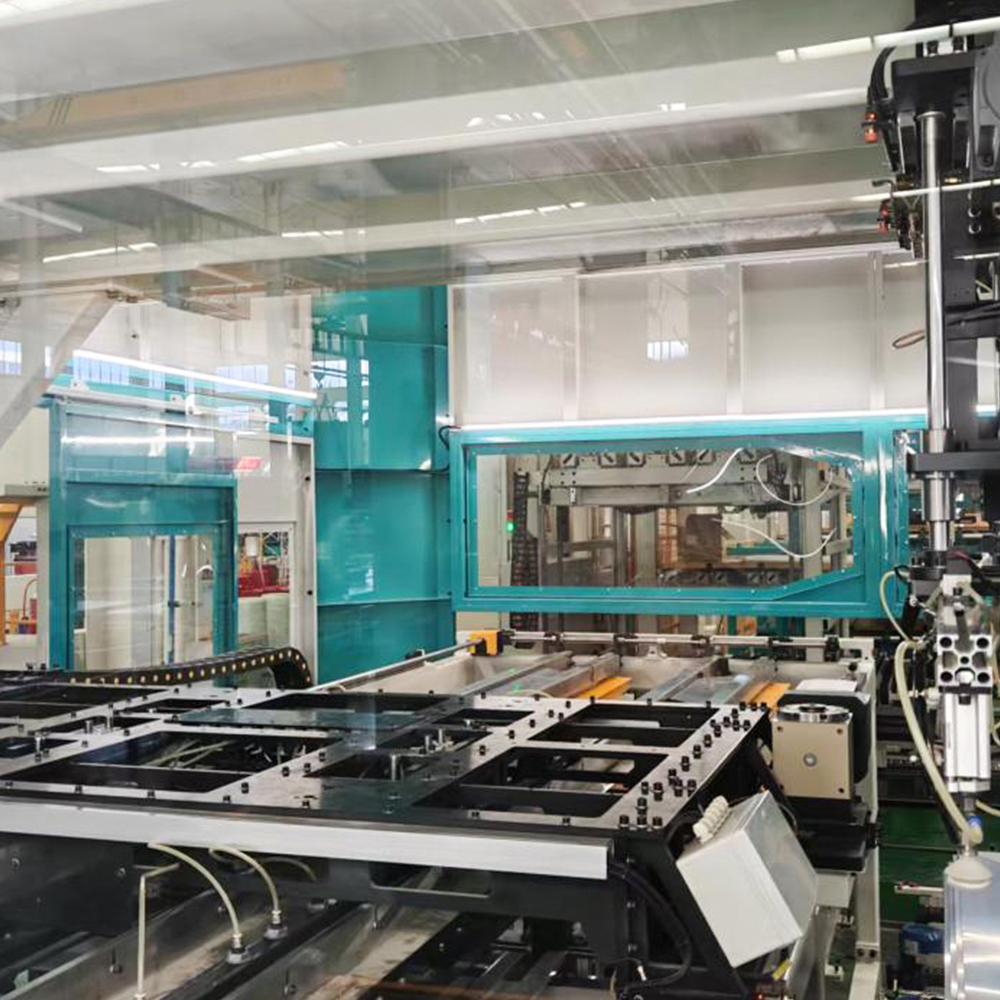

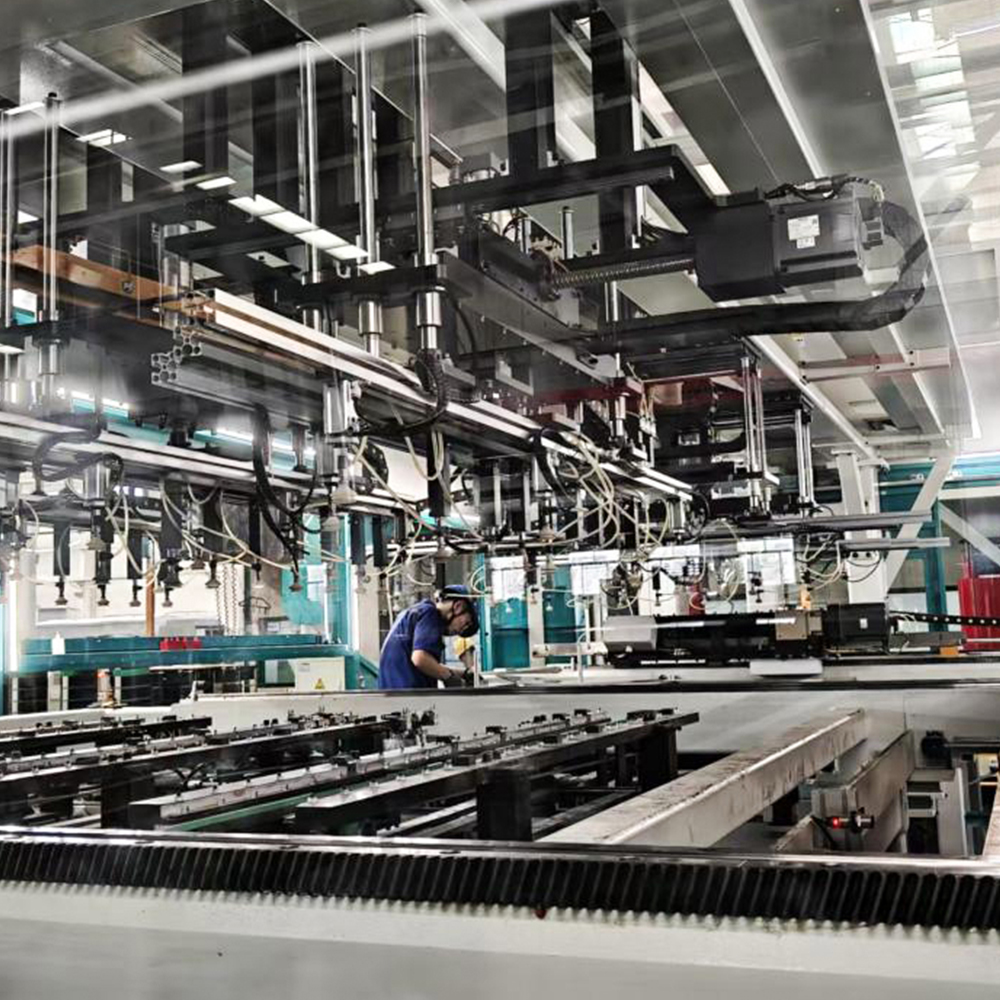

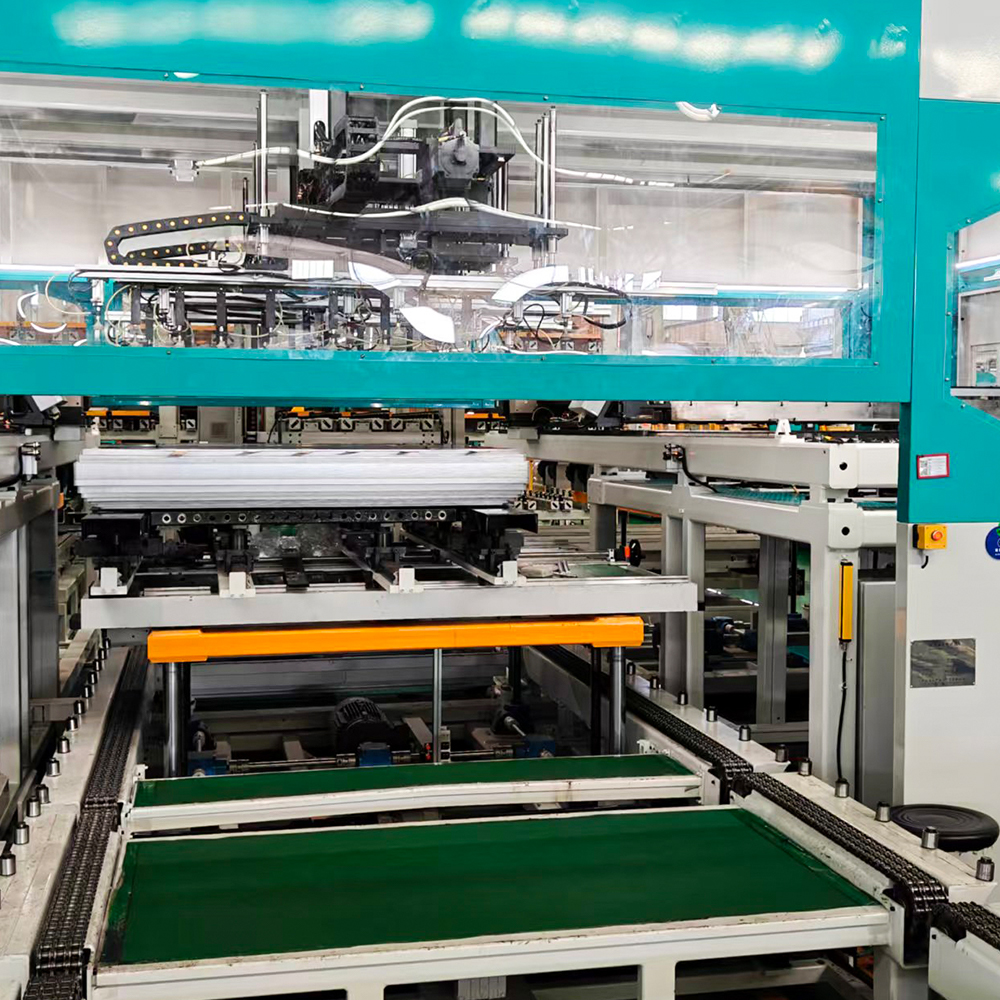

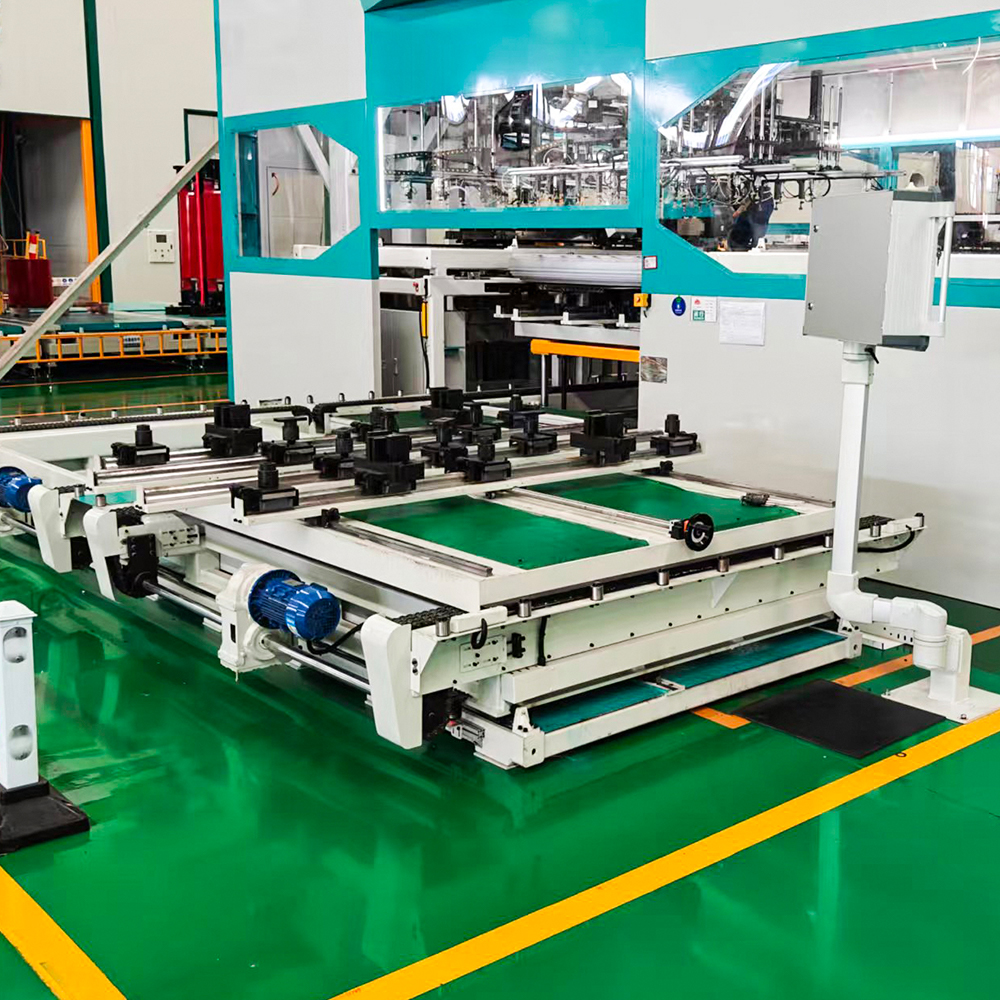

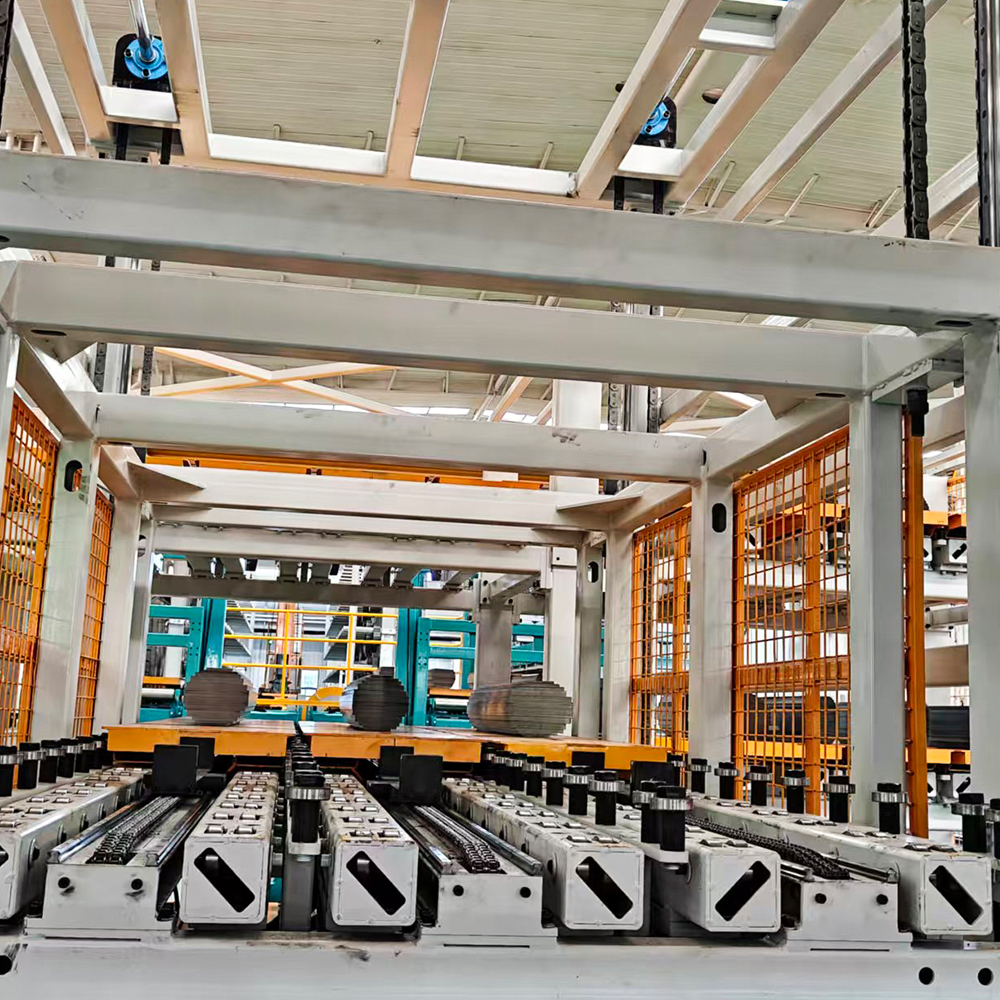

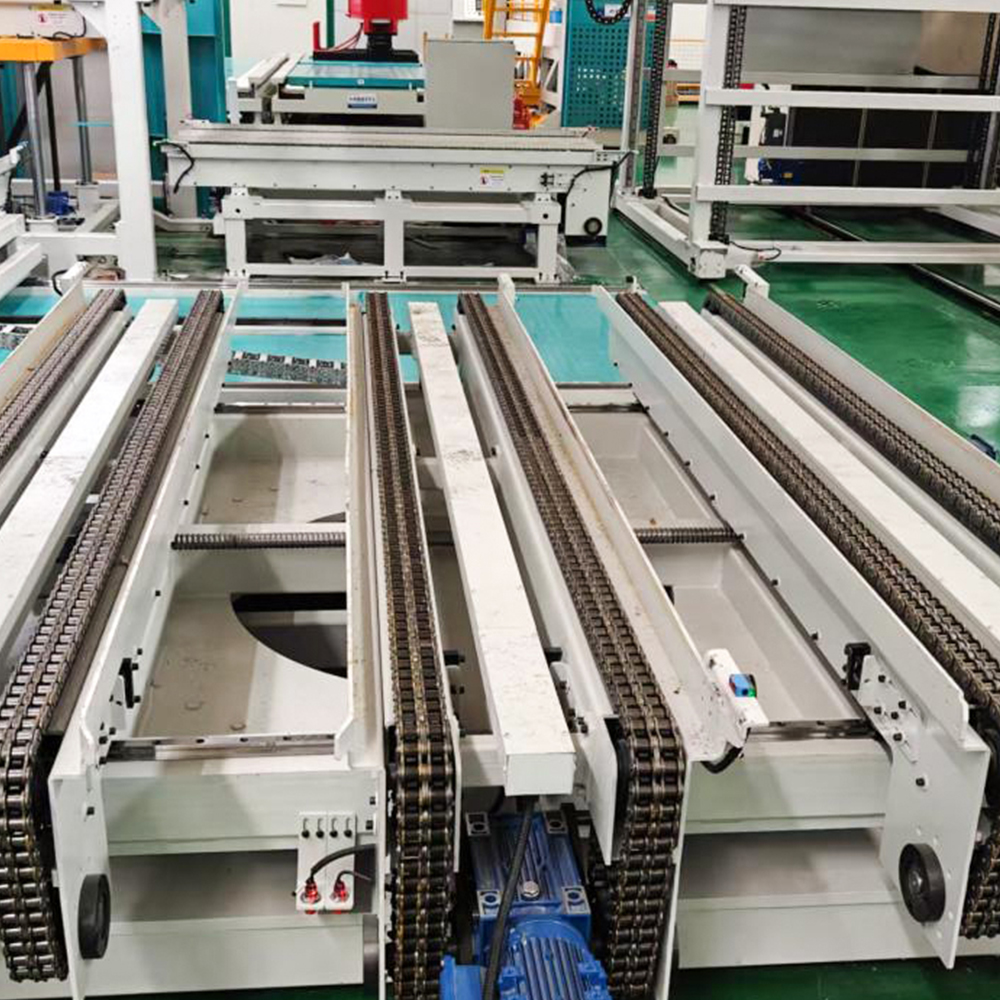

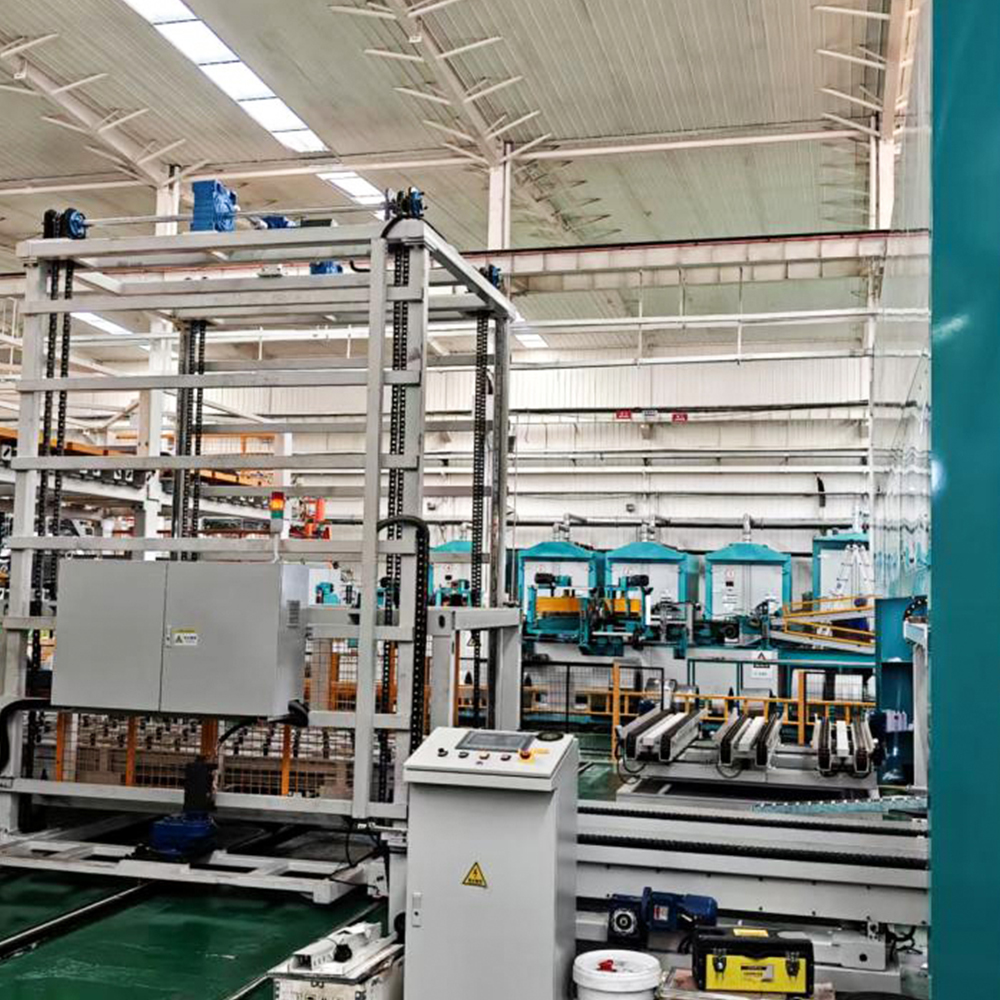

خط تكديس قلب المحول غير المتصل بالإنترنت LXD-260-2

مسؤوليات المشتري

• قم بتزويد وتوصيل كابل الطاقة بالخزانة الكهربائية للمعدات وفقًا لشروط المرافق العامة؛ قم بتوصيل كابل التأريض المطلوب بنقطة التوصيل المحددة على المعدات.
• إنشاء أساسات المعدات وخطوط الأنابيب والأجزاء المدمجة وأنظمة التأريض.
• معدات الرفع (الرافعة، الرافعة الشوكية، الخ) اللازمة لتفريغ المعدات وتحديد موقعها وتركيبها/تشغيلها في موقع المشتري.
• الماء والهواء المضغوط (بما في ذلك خزان استقبال الهواء بطول 2 متر³) والكهرباء والمواد المساعدة لتشغيل المعدات.
• المواد المطلوبة للتشغيل التجريبي أثناء التشغيل.



التسليم والقبول والتفتيش

• معايير التفتيش: هذه الاتفاقية الفنية والمعايير الوطنية المعمول بها لدى الشركة المصنعة.
• يجب أن يتم القبول والتفتيش من قبل الطرفين في موقع إنتاج المورد وفقًا للاتفاقية الفنية؛ ويتم شحن المعدات بعد اجتياز التفتيش.
• يجب إجراء اختبار الأداء الكامل في موقع المستخدم النهائي؛ ويجب على الطرفين إجراء القبول بندًا بندًا وفقًا للعقد والاتفاقية الفنية؛ ويجب على الطرفين التوقيع على تقرير القبول عند النجاح.

تكوين المعدات

تكوين المعدات الكاملة
لا.	مكون	كمية.	ملاحظات
1	عربة تخزين مسبقة لعمود التصفيح	مجموعة واحدة
2	خط نقل عمود التصفيح النير	مجموعة واحدة
3	آلية الإمساك والرفع لتغليف النير	مجموعة واحدة
4	آلية إمساك صفائح النير	مجموعة واحدة
5	مسار نقل وتحديد موضع مواد تصفيح النير	مجموعة واحدة
6	آلية تكديس النير والطرف المركزي والتصفيح الجانبي	مجموعة واحدة
7	مصعد تكديس المنتجات النهائية	مجموعة واحدة
8	سكة توجيه النقل وتحديد المواقع للأطراف المركزية والتصفيح الجانبي	مجموعة واحدة
9	آلية تثبيت الطرف المركزي والتصفيح الجانبي	مجموعة واحدة
10	آلية الإمساك والرفع للتصفيح للطرف الأوسط والجانبي	مجموعة واحدة
11	عربة نقل عمود التصفيح المركزي والجانبي	مجموعة واحدة
12	عربة دوارة للتصفيح من الطرف المركزي والجانب مع تخزين مسبق	مجموعة واحدة
13	خط نقل المنتج النهائي ومنصة تحديد موضع تثبيت المنتج النهائي	مجموعة واحدة
14	حراس السلامة	مجموعة واحدة
15	خزانة التحكم الكهربائية	مجموعة واحدة	يتضمن وحدة تحكم النظام ومحركات المؤازرة وعاكس التردد

المعايير الفنية الرئيسية

لا.	معلمة الأداء		LXD-260-2
1	مواصفات التصفيح	عرض	40–260 ملم
		سماكة	0.18–0.3 ملم
		طول الطرف الجانبي	450 مم (طول خط الوسط) – 1700 مم (طول من طرف إلى طرف)
		طول النير	450 مم (طول خط الوسط) – 1700 مم (طول من طرف إلى طرف)
		الطرف الأوسط	450–1440 ملم (طول من طرف إلى طرف)
		الحد الأقصى للنواة (L×W×H)	1700×1700×400 ملم
2	دقة التصفيح المطلوبة (يتم توفيرها من قبل المشتري)	قيمة S (القوس)	خطأ أحادي الجانب ضمن الطول الإجمالي ≤0.1 مم
		التموج	خطأ الارتفاع ضمن الطول الإجمالي ≤2 مم
		لدغ	≤0.02 ملم
		عرض	≤±0.1 ملم
		طول	≤±0.2 ملم
		انحراف زاوية الطرف الأوسط (بعد الانقلاب إلى اليسار/اليمين)	≤0.1 ملم
		اتساق طول النير والطرف الجانبي والوسطى	≤0.1 ملم
		45° دقة زاوية الطرف الجانبي والطرف العلوي والطرف الأوسط	≤±0.025°
		شق على شكل حرف V وتداخل بزاوية 45° (نفس المقرن مقلوب)	≤0.1 ملم
3	دقة التكديس	اتجاه الطول من نفس الدرجة	≤±0.5 مم (باستثناء خطأ دقة الورقة المقدمة)
		اتجاه العرض من نفس الدرجة	≤±0.5 مم (باستثناء خطأ دقة الورقة المقدمة)
		خطأ في السُمك من نفس الدرجة (مكدس حسب عدد الأوراق)	≤1 مم (باستثناء خطأ سمك الورقة المرفقة)
	ملحوظة:	تتأثر الدقة الأساسية في نفس الوقت بدقة قطع الصفائح ودقة التكديس. إن إعادة التشكيل يدويًا بعد التكديس أمر ضروري لتحقيق دقة أعلى. إذا أدى إيقاف إعادة التشكيل بسبب متطلبات الدقة العالية للمشتري إلى تقليل إنتاجية المعدات في الإنتاج العادي، فإن المسؤولية تقع على عاتق المشتري ولا علاقة لها بمعدات المورد.
5	متطلبات محاذاة مادة العمود	توريد وتحميل الأوراق	1. يتم قطع الأوراق إلى أعمدة بواسطة خط القص العرضي أو تكديسها يدويًا في أعمدة وفقًا لهيكل عمود الرسم الأساسي وكميته (يجب أن يكون عدد كل درجة دقيقًا — ستؤثر الأوراق الزائدة أو المفقودة على كفاءة التكديس وتتطلب تدخلاً يدويًا). 2. يجب أن تلبي الأعمدة المشكلة آليًا والمكدسة يدويًا متطلبات محاذاة الأعمدة في هذه المواصفات. 3. إذا كانت محاذاة عمود المشتري لا تلبي المعايير الفنية، أو إذا كانت الأعمدة تحتوي على أوراق إضافية أو خاطئة أو مفقودة، مما يتسبب في توقف متكرر للمعدات مما يؤثر على الكفاءة، يكون المشتري مسؤولاً عن حل مشكلة توريد العمود.
		ارتفاع العمود	≤400 ملم
		اتساق ارتفاع العمود الأساسي المكون من 5 أطراف	≤1 مم
		عدم محاذاة اتجاه العرض من نفس الدرجة	≤5 ملم
		عدم محاذاة اتجاه الطول من نفس الدرجة	≤5 ملم
		انحراف خط الوسط بعرض من نفس الدرجة في فتحة المادة	≤5 ملم
		انحراف خط الوسط لعرض العمود إلى اللوحة	≤5 ملم
		عدم محاذاة اتجاه العرض لعمود واحد	≤5 ملم
		عدم محاذاة اتجاه طول العمود الواحد	≤5 ملم
		عمود واحد 45° عدم محاذاة الجانب المشطوف	≤5 ملم
		عدم محاذاة طرف الطرف المركزي لعمود واحد	≤5 ملم
		موضع عمود واحد على لوحة المواد	انحراف موضع مركز اتجاه الطول ≤20 مم؛ انحراف موضع النهاية الثابت ≤20 مم
6	وقت دورة التكديس	حوالي 6 ث	شوط واحد (5 أوراق/شوط)؛ حوالي 10 أشواط/دقيقة؛ ~100 ورقة/دقيقة (نوع من مجموعتين) معيار القبول الأساسي: العرض 80–140 مم؛ الطول الأقصى 850 مم (من طرف إلى طرف)؛ السُمك 280 مم
7	إمدادات الهواء	ضغط	≥0.6 ميجا باسكال
		إجمالي استهلاك الهواء (مولد فراغ موفر للطاقة؛ استهلاك منخفض؛ يقلل من تكاليف الهواء المضغوط)	≤0.6 م³/دقيقة
8	ضوضاء المعدات		≤70 ديسيبل
9	لون المعدات		معيار المصنع: اللون الرئيسي: رمادي فاتح 7035، أزرق سماوي 5015؛ الأجزاء المتحركة: أصفر الإشارة 1003. الألوان المخصصة متاحة عند الطلب.
10	جهد العمل	تقلب الجهد	380 فولت ±10%
		تردد	50 هرتز ±2%
11	القدرة المثبتة		90 كيلو واط



المكونات والعلامات التجارية الرئيسية

لا.	غرض	ماركة
1	نظام التحكم وشاشة اللمس	سيمنز
2	نظام محرك سيرفو	سيمنز / الابتكار / هيتشوان / ويتشوانغ
3	عاكس التردد	الابتكار أو ما يعادله
4	المكونات الكهربائية	مفاتيح شنايدر ذات الجهد المنخفض؛ مرحلات باناسونيك أو ما يعادلها
5	أزرار الضغط	إيتون (مولر) أو ما يعادله
6	صمامات الملف اللولبي	SMC (اليابان) أو ما يعادلها
7	الأسطوانات والصمامات التنظيمية	SMC (اليابان) أو ما يعادلها
8	نظام التفريغ وأكواب الشفط	SMC (اليابان) أو ما يعادلها
9	قضبان التوجيه الخطية	وون (كوريا) / ينتاي / جيدينغ أو ما يعادله
10	مسامير كروية	NanGongYi (براغي أرضية) / Jinqiu أو ما يعادلها
11	الرفوف والتروس	أتلانتا (ألمانيا) / APEX أو ما يعادلها
12	المحركات ذات التردد المتغير	سيمنز (بودي) / جيجونج / يندا أو ما يعادلها

الوثائق الفنية

لا.	اسم المستند	كمية
1	قائمة قطع غيار المعدات	2 نسخة
2	شهادة المطابقة	نسخة واحدة
3	مخطط تخطيطي كهربائي	2 نسخة مطبوعة + 1 ملف إلكتروني
4	مخطط الأسلاك الكهربائية	2 نسخة مطبوعة + 1 ملف إلكتروني
5	أدلة المكونات الكهربائية	نسخة واحدة لكل منهما
6	دليل تشغيل المعدات (بما في ذلك إجراءات التشغيل ومعايير الصيانة والخدمة)	2 نسخة مطبوعة + 1 ملف إلكتروني
7	مخطط طابق التركيب	1 نسخة مطبوعة + 1 ملف إلكتروني
8	رسم أساس المعدات	1 نسخة مطبوعة + 1 ملف إلكتروني

التركيب والتشغيل والتدريب وخدمة ما بعد البيع والضمان

التركيب والتشغيل والتدريب	سيقدم مهندسو المورد تدريبًا مجانيًا في الموقع حول التشغيل والصيانة والصيانة وتوجيه العمليات.	الوقت المطلوب: يتم الانتهاء من التثبيت والتشغيل عادةً خلال أسبوعين. يتم تحديد مدة التدريب حسب كفاءة مشغلي المشتري ومتطلبات المشتري.
خدمة ما بعد البيع	في حالة ظهور مشاكل في المعدات، يقوم المورد بإرسال موظفين للإصلاح ويقدم استكشاف الأخطاء وإصلاحها الأساسية وإرشادات الصيانة اليومية لموظفي الصيانة الميكانيكية والكهربائية لدى المشتري.
	وقت الاستجابة اليومي	الرد خلال 24 ساعة. الوصول إلى الموقع: نفس اليوم داخل مقاطعة المورد؛ اليوم التالي للمقاطعات الأخرى.
	وقت الاستجابة للعطلات	الرد خلال 24 ساعة. الوصول إلى الموقع خلال العطلات إذا كان لدى المشتري موظفين في الخدمة.
ملحوظة:	1. بالنسبة للأخطاء التي تتطلب خدمة في الموقع، يكون الوصول عادةً خلال 24 ساعة؛ ويُفضل استخدام دقة الهاتف حيثما أمكن ذلك. 2. يقدم المورد خدمة مدى الحياة؛ وتستمر قطع الغيار والمكونات والدعم الفني المخفضة بعد فترة الضمان. 3. إذا تخلف المشتري عن السداد بعد قبول المعدات، فلن يلتزم المورد بأي ضمان.
فترة الضمان	12 شهرًا من تاريخ القبول النهائي. خلال فترة الضمان، إذا نشأ خطأ بسبب مشكلات في جودة المعدات أو التشغيل الصحيح وفقًا لإجراءات المورد، يقدم المورد قطع الغيار والإصلاح مجانًا دون أي تكلفة للمشتري. إذا نشأ خطأ بسبب فشل المشتري في اتباع إجراءات التشغيل أو التحميل الزائد، يقوم المورد بحل الخطأ على الفور ويتقاضى تكلفة المكون فقط.
