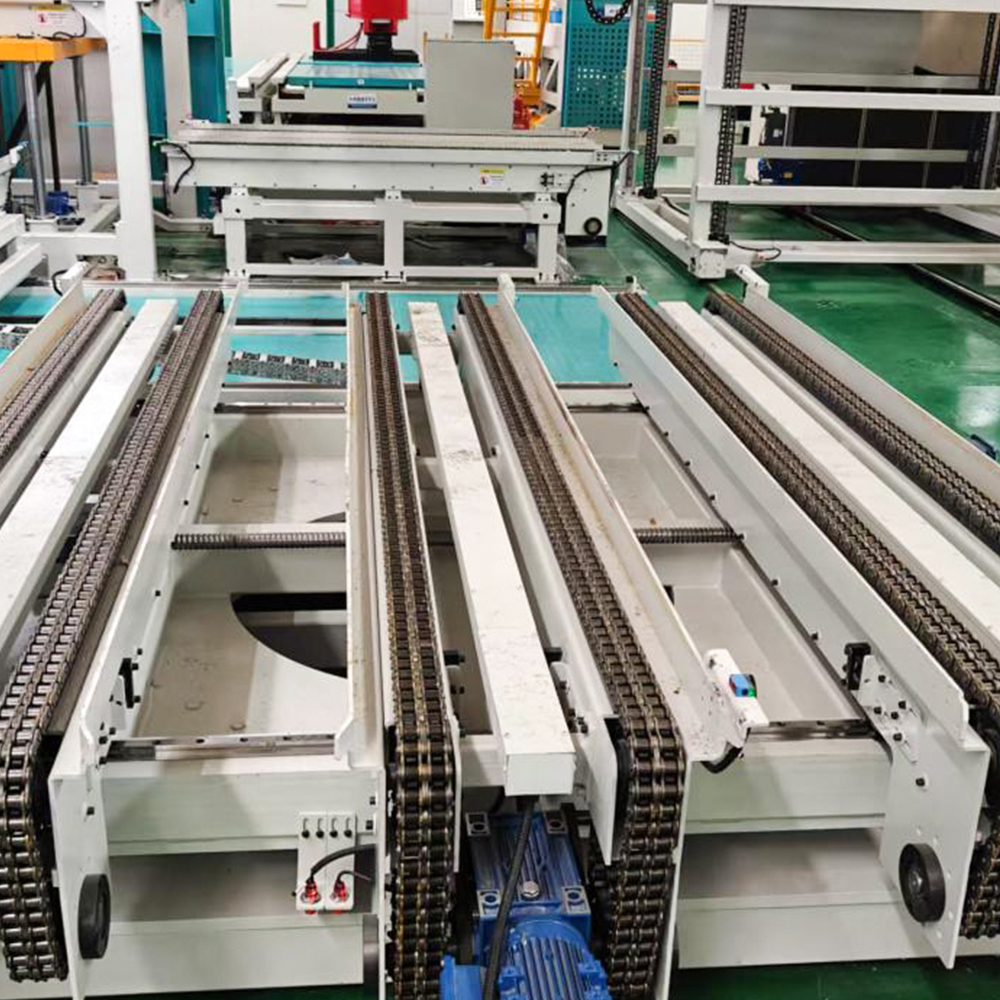

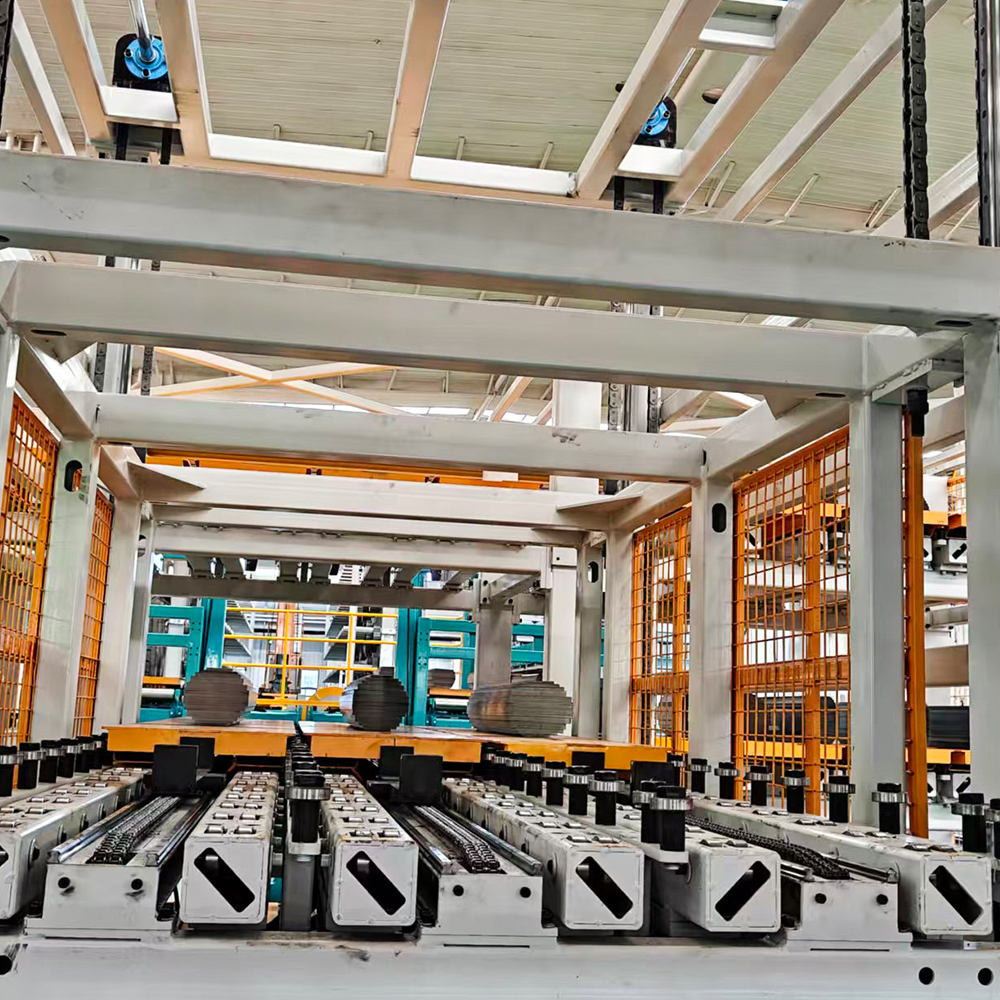

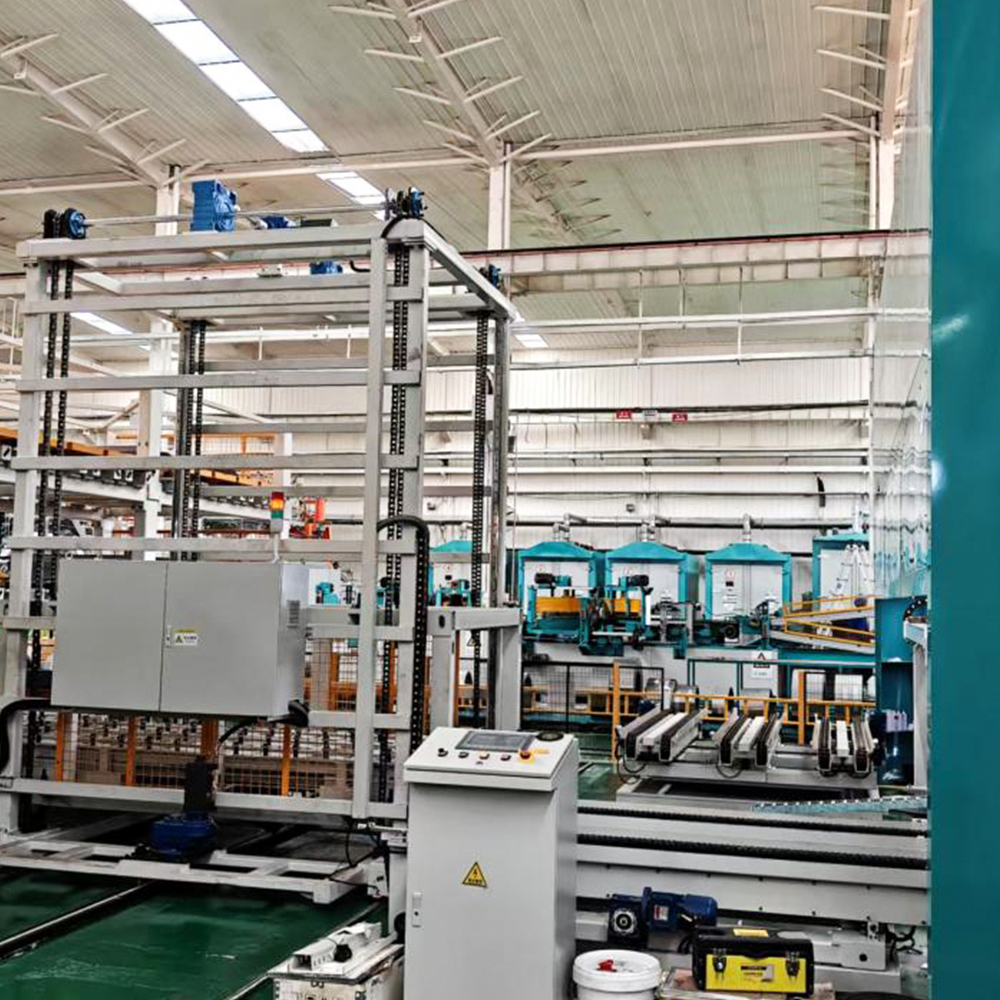

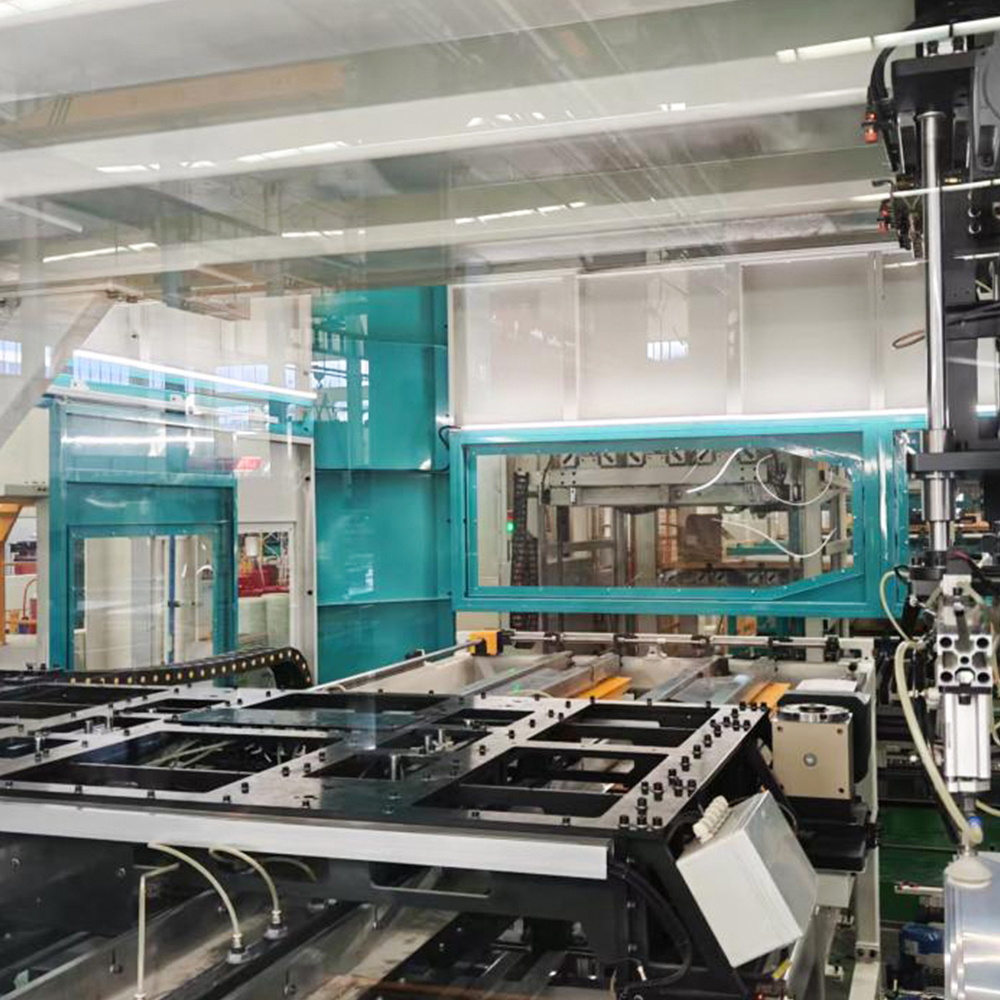

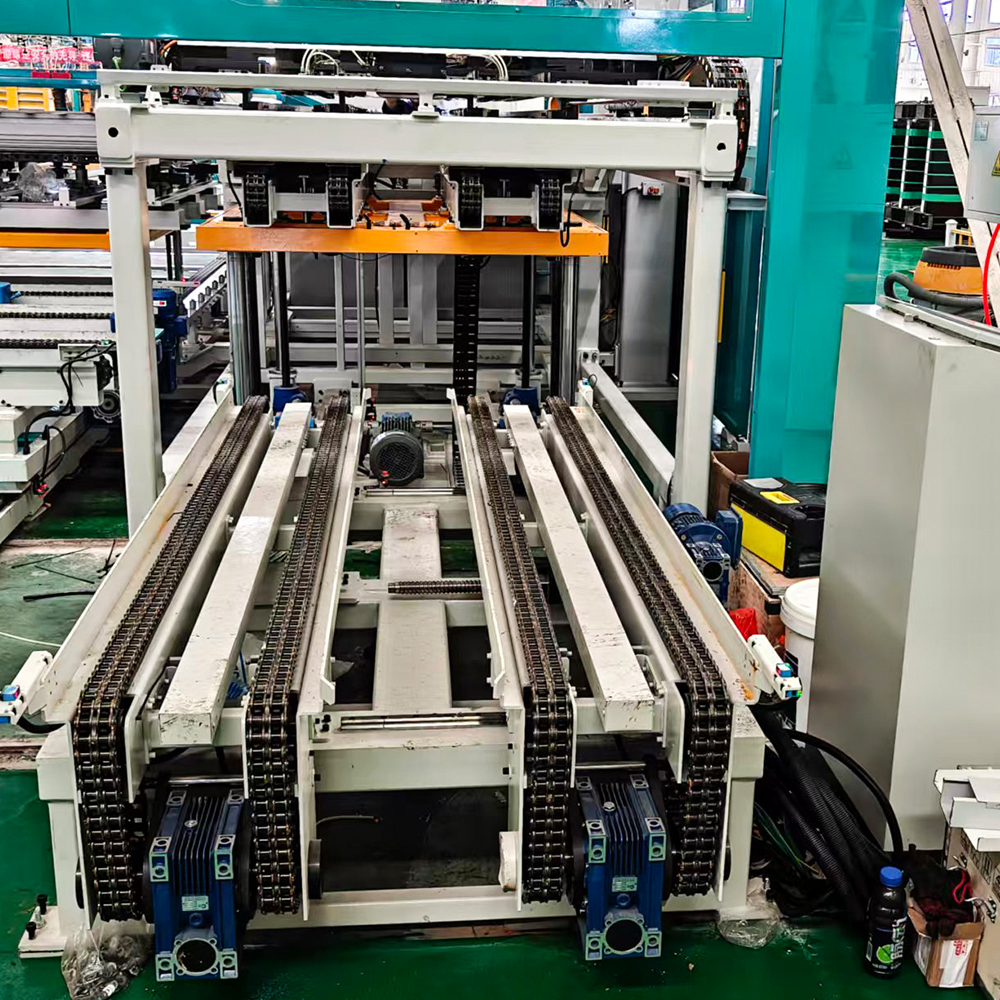

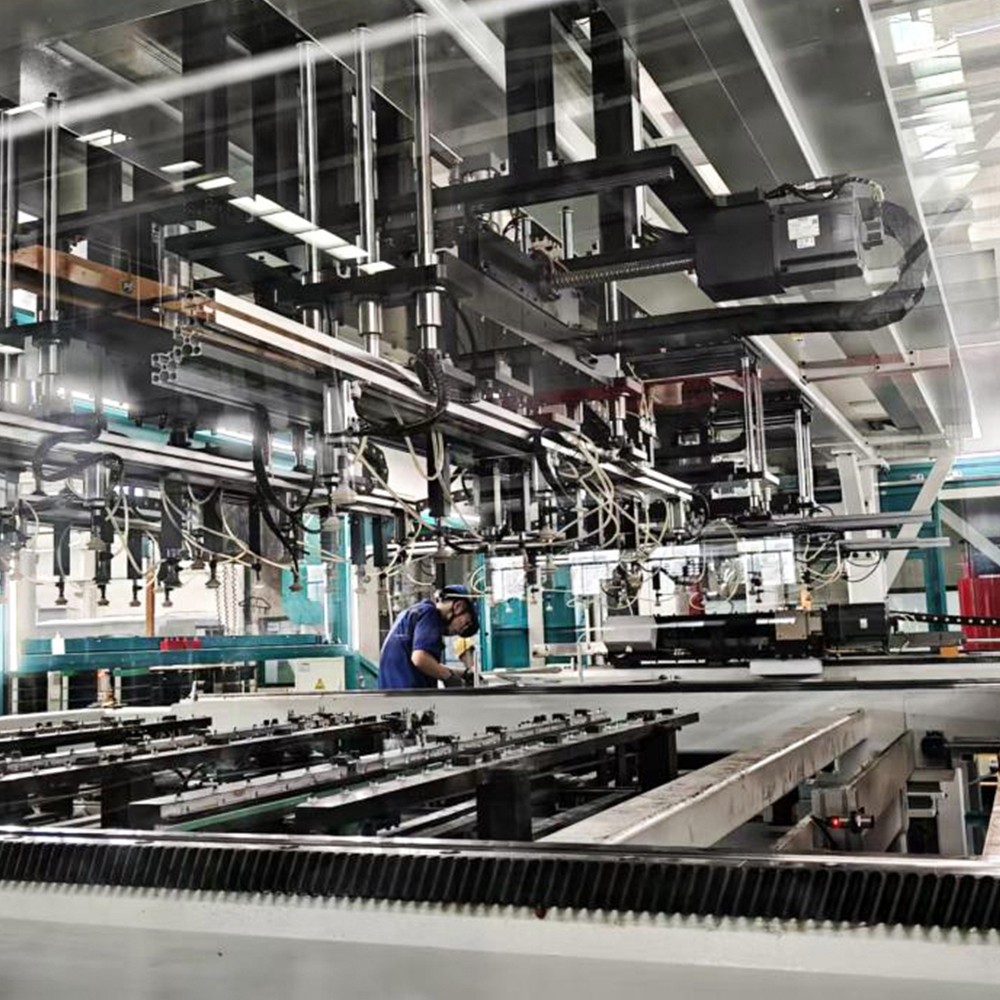

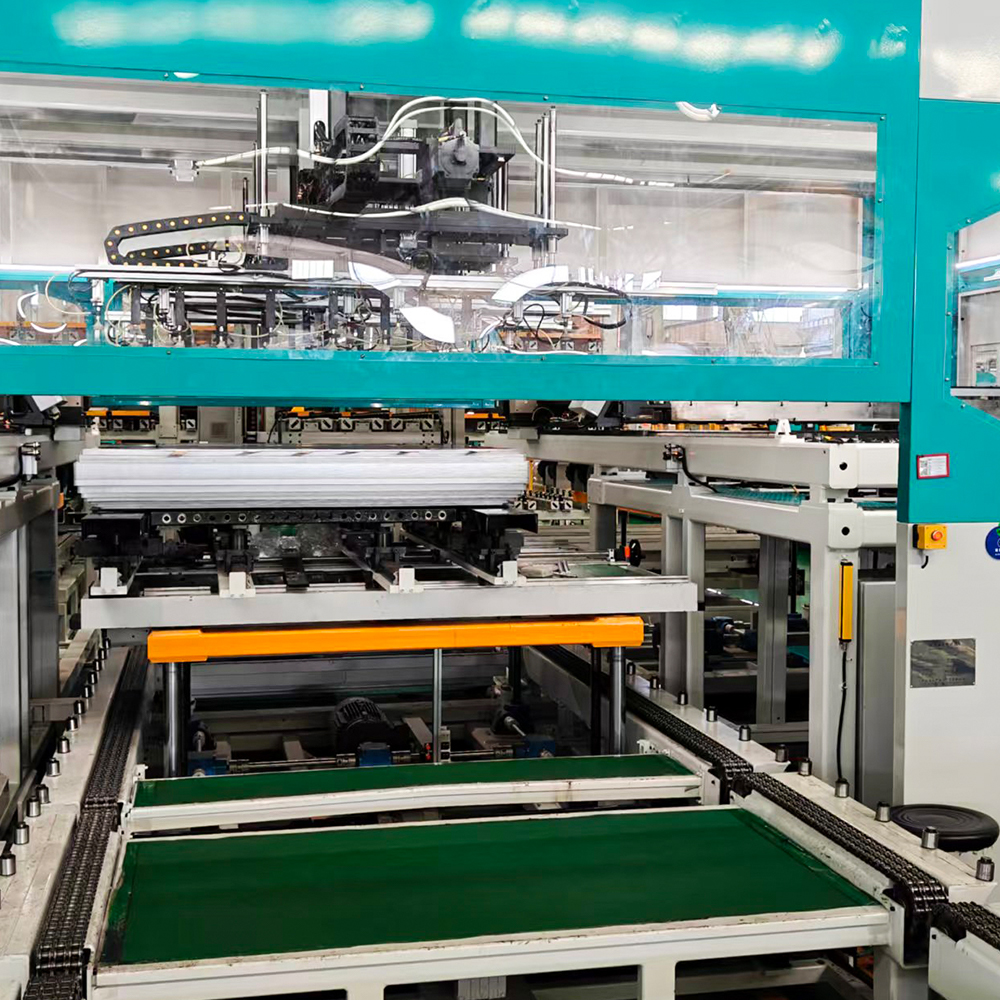

خط إنتاج تكديس قلب المحول غير المتصل بالإنترنت LXD-420-1

مسؤوليات المشتري

• قم بتزويد وتوصيل كابل الطاقة بالخزانة الكهربائية للمعدات وفقًا لشروط المرافق العامة؛ قم بتوصيل كابل التأريض المطلوب بنقطة التوصيل المحددة على المعدات.
• إنشاء أساسات المعدات (بما في ذلك الحفر الأساسي، وأنابيب PVC، وما إلى ذلك)، وخطوط الأنابيب، والأجزاء المدمجة، وأنظمة التأريض.
• الرافعة العلوية/الرافعة المتنقلة/الرافعة الشوكية والمعدات الأخرى اللازمة للتفريغ وتحديد المواقع والتركيب/التشغيل في موقع المشتري.
• الهواء المضغوط والكهرباء والمواد المساعدة لتشغيل المعدات، يتم تسليمها إلى الموقع المحدد.
• تم تسليم المواد التجريبية للتشغيل إلى الموقع المحدد.



التسليم والقبول والتفتيش

• معايير التفتيش: هذه الاتفاقية الفنية والمعايير الوطنية المعمول بها لدى الشركة المصنعة.
• يجب أن يتم القبول والتفتيش من قبل الطرفين في موقع إنتاج المورد وفقًا للاتفاقية الفنية؛ ويتم شحن المعدات بعد اجتياز التفتيش.
• يجب إجراء اختبار الأداء الكامل في موقع المستخدم النهائي؛ ويجب على الطرفين إجراء القبول بندًا بندًا وفقًا للعقد والاتفاقية الفنية؛ ويجب على الطرفين التوقيع على تقرير القبول عند النجاح.

تكوين المعدات

تكوين المعدات الكاملة
لا.	مكون	كمية.	ملاحظات
1	عمود تصفيح النير وآلية التخزين المسبق للوحة الفارغة	مجموعة واحدة
2	آلية الإمساك والرفع لتغليف النير وخط نقل العمود	مجموعة واحدة
3	—	مجموعة واحدة
4	—	مجموعة واحدة
5	معدات التكديس الميكانيكية للنير والطرف المركزي والتصفيح الجانبي الجسم الرئيسي	مجموعة واحدة
6	مصعد تكديس المنتجات النهائية	مجموعة واحدة
7	—	مجموعة واحدة
8	—	مجموعة واحدة
9	آلية الإمساك والرفع للطرف المركزي والتصفيح الجانبي وخط نقل العمود	مجموعة واحدة
10	الطرف المركزي وعمود التصفيح الجانبي واللوحة الفارغة وآلية التخزين المسبق المتنقلة (بما في ذلك مسار الجري)	مجموعة واحدة
11	آلية خط ناقل خروج المنتج النهائي	مجموعة واحدة
12	موضع التخزين المسبق للمنتج النهائي من النوع T	مجموعة واحدة
13	منصات التكديس	مجموعتين
14	غطاء حماية المعدات الرئيسية وشبكة حماية الأمان	مجموعة واحدة
15	خزانة كهربائية (مكيف هواء الخزانة، صندوق التحكم الفرعي)	مجموعة واحدة
16	نظام التشحيم والتزييت	مجموعة واحدة
17	شاشة عرض، حاسوب صناعي، محركات سيرفو، محول تردد، محول طاقة سيرفو، وحدة إدخال/إخراج عن بعد، كابلات سيرفو وكابلات أخرى، مفاتيح كهربائية	مجموعة واحدة
18	مكونات التحكم الهوائي، الأسطوانات، أنابيب الهواء، نظام التفريغ، مكونات التفريغ	مجموعة واحدة

المعايير الفنية الرئيسية

لا.	معلمة الأداء		نوع LXD-440
1	مواصفات التصفيح	عرض	80–440 ملم
		سماكة	0.18–0.3 ملم
		طول الطرف الجانبي	770–2400 ملم (من طرف إلى طرف)
		طول النير	770–2400 ملم (من طرف إلى طرف)
		الطرف الأوسط	770–1900 ملم (من طرف إلى طرف)
		الحد الأقصى للنواة (L×W×H)	2400×2400×600 ملم
2	دقة التصفيح المطلوبة (يتم توفيرها من قبل المشتري)	قيمة S (القوس)	خطأ أحادي الجانب ضمن الطول الإجمالي ≤0.1 مم
		التموج	خطأ الارتفاع ضمن الطول الإجمالي ≤2 مم
		لدغ	≤0.02 ملم
		عرض	≤±0.1 ملم
		طول	≤±0.2 ملم
		انحراف زاوية الطرف الأوسط (بعد الانقلاب إلى اليسار/اليمين)	≤0.1 ملم
		اتساق طول النير والطرف الجانبي والوسطى	≤0.1 ملم
		45° دقة زاوية الطرف الجانبي والطرف العلوي والطرف الأوسط	±0.1°
		شق على شكل حرف V وتداخل بزاوية 45° (نفس المقرن مقلوب)	≤0.1 ملم
3	دقة التكديس	اتجاه الطول من نفس الدرجة	±0.4 مم (باستثناء خطأ دقة الورقة المقدمة)
		اتجاه العرض من نفس الدرجة	±0.4 مم (باستثناء خطأ دقة الورقة المقدمة)
		خطأ في السُمك من نفس الدرجة (مكدس حسب عدد الأوراق)	≤1 مم (باستثناء خطأ سمك الورقة المرفقة)
	ملحوظة:	تتأثر الدقة الأساسية في نفس الوقت بدقة قطع الصفائح ودقة التكديس. إن إعادة التشكيل يدويًا بعد التكديس أمر ضروري لتحقيق دقة أعلى. إذا أدى إيقاف إعادة التشكيل بسبب متطلبات الدقة العالية للمشتري إلى تقليل إنتاجية المعدات في الإنتاج العادي، فإن المسؤولية تقع على عاتق المشتري ولا علاقة لها بمعدات المورد.
4	محاذاة مادة العمود المطلوبة (يتم توفيرها من قبل المشتري)	توريد وتحميل الأوراق	1. يتم قطع الأوراق إلى أعمدة بواسطة خط القص العرضي أو تكديسها يدويًا في أعمدة وفقًا لهيكل عمود الرسم الأساسي وكميته (يجب أن يكون عدد كل درجة دقيقًا — ستؤثر الأوراق الزائدة أو المفقودة على كفاءة التكديس وتتطلب تدخلاً يدويًا داخل المعدات). 2. يجب أن تلبي الأعمدة المشكلة آليًا والمكدسة يدويًا متطلبات محاذاة الأعمدة في هذه المواصفات. 3. إذا كانت محاذاة عمود المشتري لا تلبي المعايير الفنية، أو إذا كانت الأعمدة تحتوي على أوراق إضافية أو خاطئة أو مفقودة، مما يتسبب في توقف المعدات بشكل متكرر، يكون المشتري مسؤولاً عن حل مشكلة توريد العمود.
		ارتفاع العمود	≤600 ملم
		اتساق ارتفاع العمود الأساسي المكون من 5 أطراف	≤2 مم
		عدم محاذاة عمود اتجاه العرض من نفس الدرجة	≤8 ملم
		عدم محاذاة عمود اتجاه الطول من نفس الدرجة	≤10 ملم
		انحراف خط الوسط للعرض من نفس الدرجة داخل العمود	≤5 ملم
		انحراف خط الوسط لعرض العمود إلى اللوحة	≤10 ملم
		عمود واحد 45° عدم محاذاة الجانب المشطوف	≤5 ملم
		عدم محاذاة طرف الطرف المركزي لعمود واحد	≤5 ملم
		موضع عمود واحد على لوحة المواد	انحراف موضع مركز اتجاه الطول ≤20 مم؛ انحراف موضع النهاية الثابت ≤10 مم
5	وقت دورة التكديس	حوالي 7.5 ثانية	ضربة واحدة (5 أوراق/ضربة)؛ حوالي 8 ضربات/دقيقة؛ حوالي 40 ورقة/دقيقة. معيار القبول الأساسي: العرض 260 مم؛ الطول 1500 مم (من طرف إلى طرف) — مطلوب عدد صحيح من الأوراق، لا توجد أوراق إضافية/مفقودة/خاطئة؛ الوقت المساعد غير متضمن.
6	إمدادات الهواء	ضغط	≥0.6 ميجا باسكال
		إجمالي استهلاك الهواء (مولد فراغ موفر للطاقة)	1.2 م³/دقيقة
7	ضوضاء المعدات		≤80 ديسيبل (يتم قياسه على بعد متر واحد من الجهاز)
8	لون المعدات		معيار المصنع: اللون الرئيسي: رمادي فاتح 7035، أزرق سماوي 5015؛ الأجزاء المتحركة: أصفر الإشارة 1003. الألوان المخصصة متاحة عند الطلب.
9	جهد العمل	تقلب الجهد	380 فولت ±10%
		تردد	50 هرتز ±2%
10	القدرة المثبتة		90 كيلو واط



المكونات والعلامات التجارية الرئيسية

لا.	غرض	ماركة
1	نظام التحكم وشاشة اللمس	سيمنز
2	نظام محرك سيرفو ونظام محرك سيرفو	سيمنز
3	المكونات الكهربائية	مفاتيح شنايدر ذات الجهد المنخفض؛ مرحلات باناسونيك أو ما يعادلها
4	أزرار الضغط	إيتون (مولر) أو ما يعادله
5	مفاتيح الكشف	الأوتونيك / المريض أو ما يعادله
6	صمامات الملف اللولبي	SMC أو ما يعادلها
7	الأسطوانات والصمامات التنظيمية	SMC أو ما يعادلها
8	نظام التفريغ وأكواب الشفط	SMC أو ما يعادلها
9	قضبان التوجيه الخطية	وون / بي إم آي / روست وورلد / جيدينغ أو ما يعادلها
10	مسامير كروية	NanGongYi / AHK / DTK / Jinqiu أو ما يعادله
11	الرفوف والتروس	أتلانتا (ألمانيا) / APEX أو ما يعادلها
12	المحركات ذات التردد المتغير	سيمنز (بودي) / جيجونج / يندا أو ما يعادلها



الوثائق الفنية

لا.	اسم المستند	كمية
1	قائمة قطع غيار المعدات وقطع الغيار	2 نسخة
2	شهادة المطابقة	نسخة واحدة
3	مخطط تخطيطي كهربائي	2 نسخة مطبوعة + 1 ملف إلكتروني
4	مخطط الأسلاك الكهربائية	2 نسخة مطبوعة + 1 ملف إلكتروني
5	أدلة المكونات الكهربائية	نسخة واحدة لكل منهما
6	دليل تشغيل المعدات (إجراءات التشغيل ومعايير الصيانة والخدمة)	2 نسخة مطبوعة + 1 ملف إلكتروني
7	مخطط طابق التركيب	1 نسخة مطبوعة + 1 ملف إلكتروني

التركيب والتشغيل والتدريب وخدمة ما بعد البيع والضمان

التركيب والتشغيل والتدريب	يقدم مهندسو المورد تدريبًا مجانيًا في الموقع حول التشغيل والصيانة والصيانة وتوجيه العمليات.	الوقت المطلوب: يتم الانتهاء من التثبيت والتشغيل عادةً خلال أسبوعين. يبدأ تدريب الموظفين (مشغلي المعدات وفنيي الصيانة) بالتزامن مع التثبيت وينتهي عند الانتهاء من التثبيت.
خدمة ما بعد البيع	في حالة ظهور مشاكل في المعدات، يقوم المورد بإرسال موظفين للإصلاح ويقدم استكشاف الأخطاء وإصلاحها الأساسية وإرشادات الصيانة اليومية لموظفي الصيانة الميكانيكية والكهربائية لدى المشتري.
	وقت الاستجابة اليومي	الرد خلال 24 ساعة. الوصول إلى الموقع: نفس اليوم داخل مقاطعة المورد؛ اليوم التالي للمقاطعات الأخرى.
	وقت الاستجابة للعطلات	الرد خلال 24 ساعة. الوصول إلى الموقع خلال العطلات إذا كان لدى المشتري موظفين في الخدمة.
ملحوظة:	1. بالنسبة للأخطاء التي تتطلب خدمة في الموقع، يكون الوصول عادةً خلال 48 ساعة؛ ويُفضل استخدام دقة الهاتف حيثما أمكن ذلك. 2. يقدم المورد خدمة مدى الحياة؛ وتستمر قطع الغيار والمكونات والدعم الفني المخفضة بعد فترة الضمان. 3. إذا تخلف المشتري عن السداد بعد قبول المعدات، فلن يلتزم المورد بأي ضمان.
فترة الضمان	12 شهرًا من تاريخ القبول النهائي. خلال فترة الضمان، إذا نشأ خطأ بسبب مشكلات في جودة المعدات أو التشغيل الصحيح وفقًا لإجراءات المورد، يقدم المورد قطع الغيار والإصلاح مجانًا دون أي تكلفة للمشتري. في حالة حدوث خطأ بسبب عدم اتباع إجراءات التشغيل أو التحميل الزائد، يقوم المورد بحل الخطأ على الفور ويتقاضى تكلفة المكون فقط.
