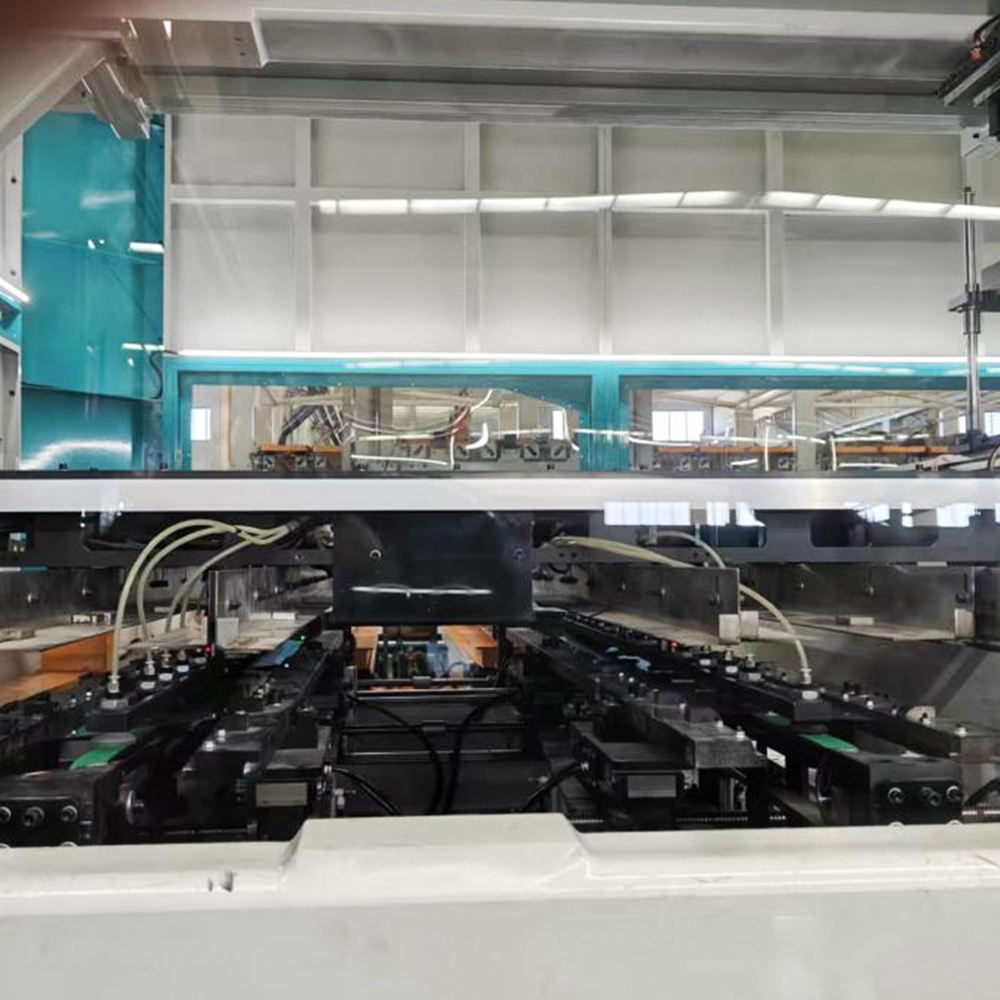

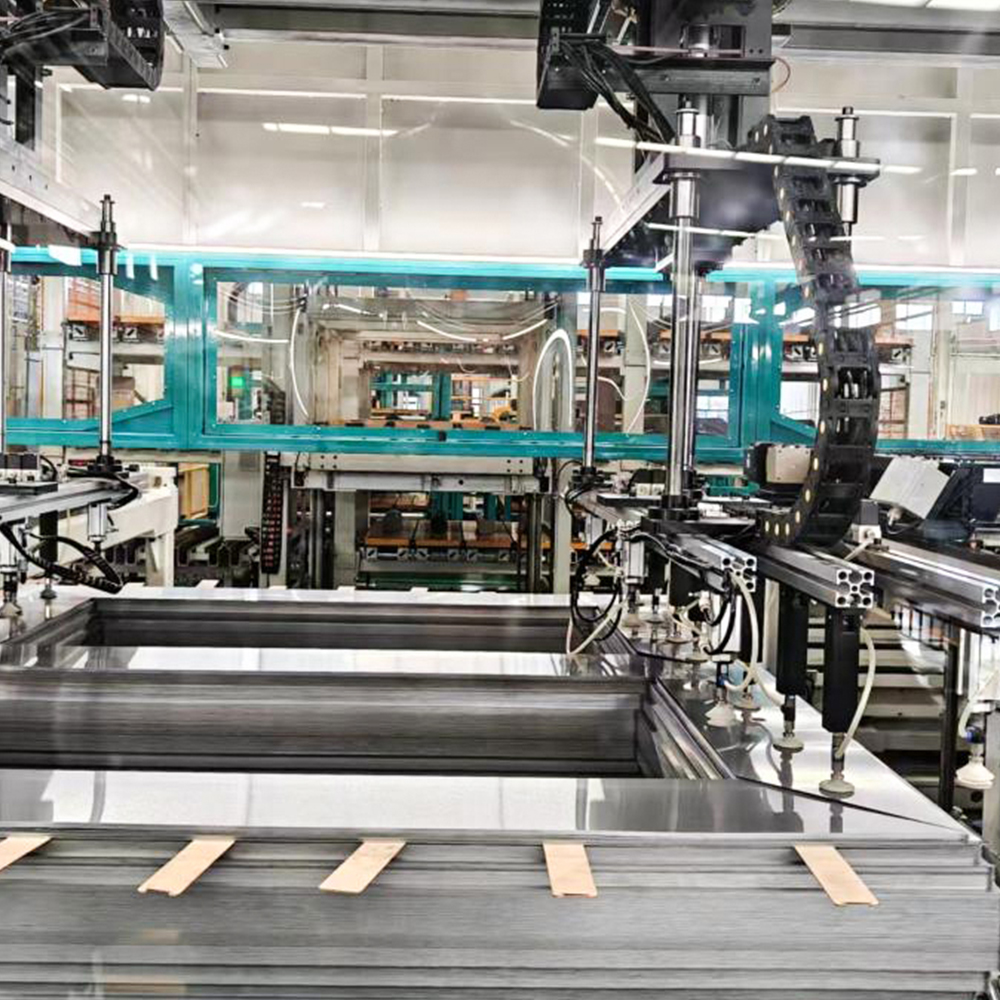

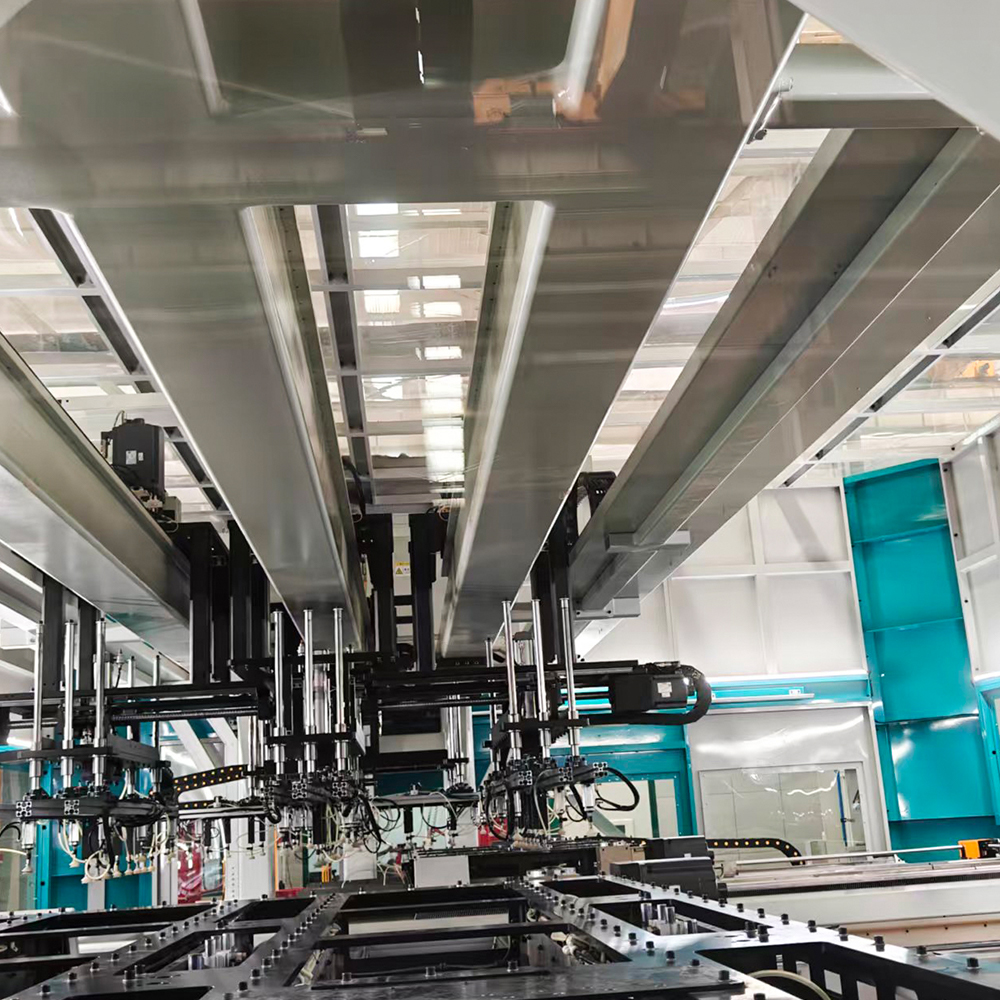

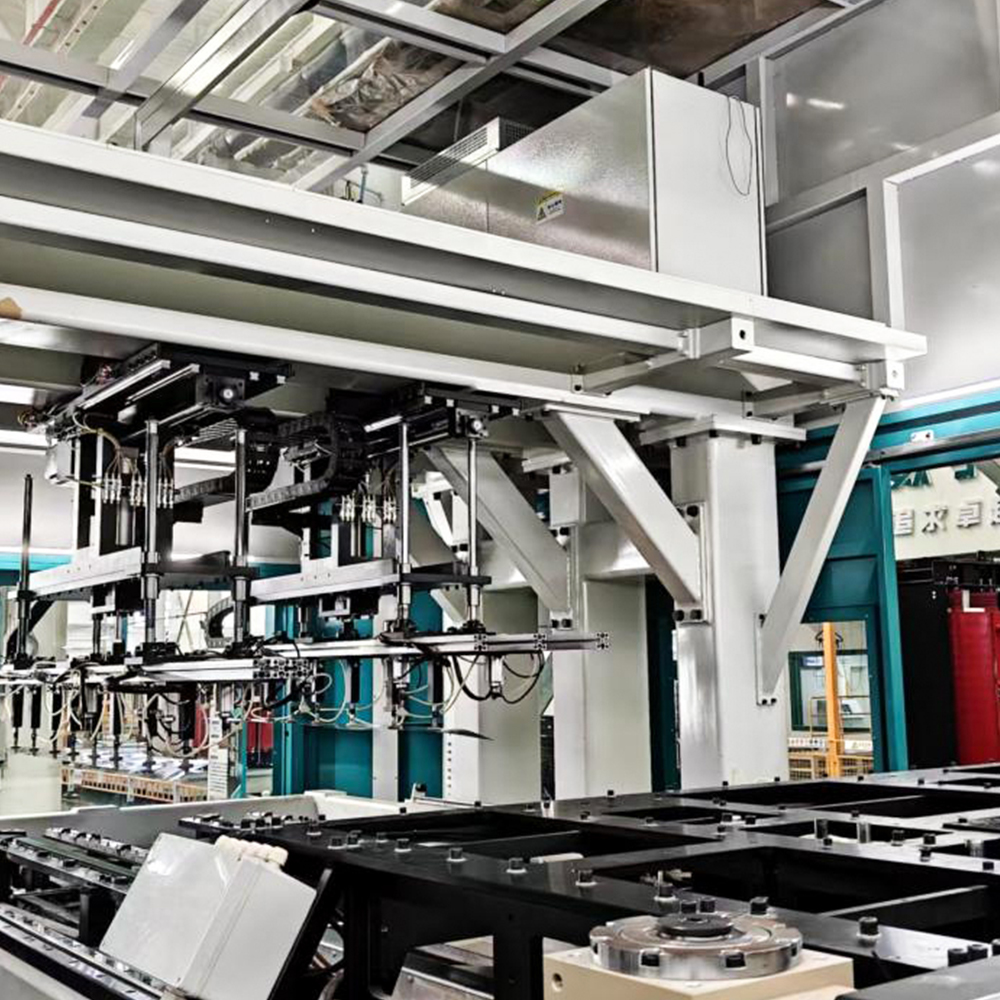

خط إنتاج تكديس قلب المحول الأوتوماتيكي المضمن ZXD-440

مسؤوليات المشتري

• قم بتزويد وتوصيل كابل الطاقة بالخزانة الكهربائية للمعدات وفقًا لشروط المرافق العامة؛ قم بتوصيل كابل التأريض المطلوب بنقطة التوصيل المحددة على المعدات.
• إنشاء أساسات المعدات (بما في ذلك الحفر الأساسي، وأنابيب PVC، وما إلى ذلك)، وخطوط الأنابيب، والأجزاء المدمجة، وأنظمة التأريض.
• الرافعة العلوية/الرافعة المتنقلة/الرافعة الشوكية والمعدات الأخرى اللازمة للتفريغ وتحديد المواقع والتركيب/التشغيل في موقع المشتري.
• الهواء المضغوط والكهرباء والمواد المساعدة لتشغيل المعدات، يتم تسليمها إلى الموقع المحدد.
• تم تسليم المواد التجريبية للتشغيل إلى الموقع المحدد.



التسليم والقبول والتفتيش

• معايير التفتيش: هذه الاتفاقية الفنية والمعايير الوطنية المعمول بها لدى الشركة المصنعة.
• يجب أن يتم القبول والتفتيش من قبل الطرفين في موقع إنتاج المورد وفقًا للاتفاقية الفنية؛ ويتم شحن المعدات بعد اجتياز التفتيش.
• يجب إجراء اختبار الأداء الكامل في موقع المستخدم النهائي؛ ويجب على الطرفين إجراء القبول بندًا بندًا وفقًا للعقد والاتفاقية الفنية؛ ويجب على الطرفين التوقيع على تقرير القبول عند النجاح.

تكوين المعدات

تكوين المعدات الكاملة
لا.	مكون	كمية.	ملاحظات
1	المعدات الجسم الرئيسي	مجموعة واحدة

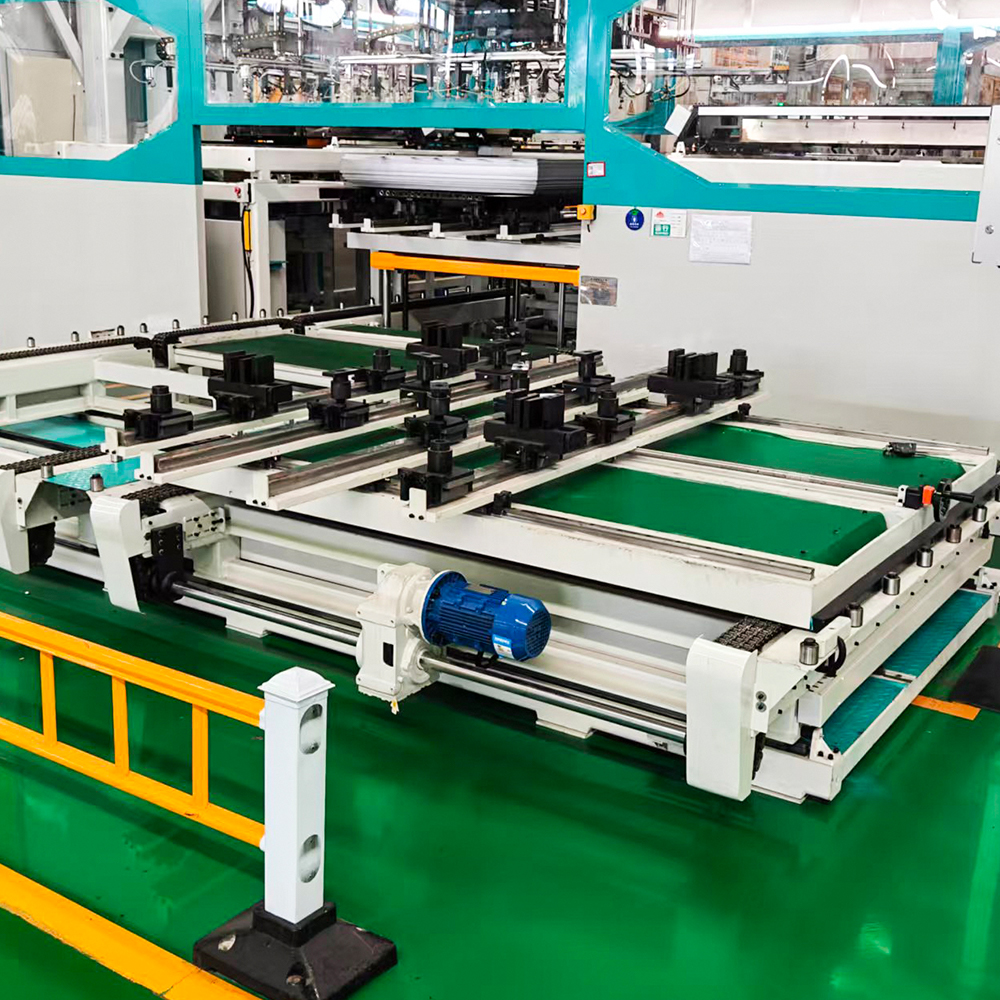

2	سرير توزيع ونقل المواد	مجموعة واحدة

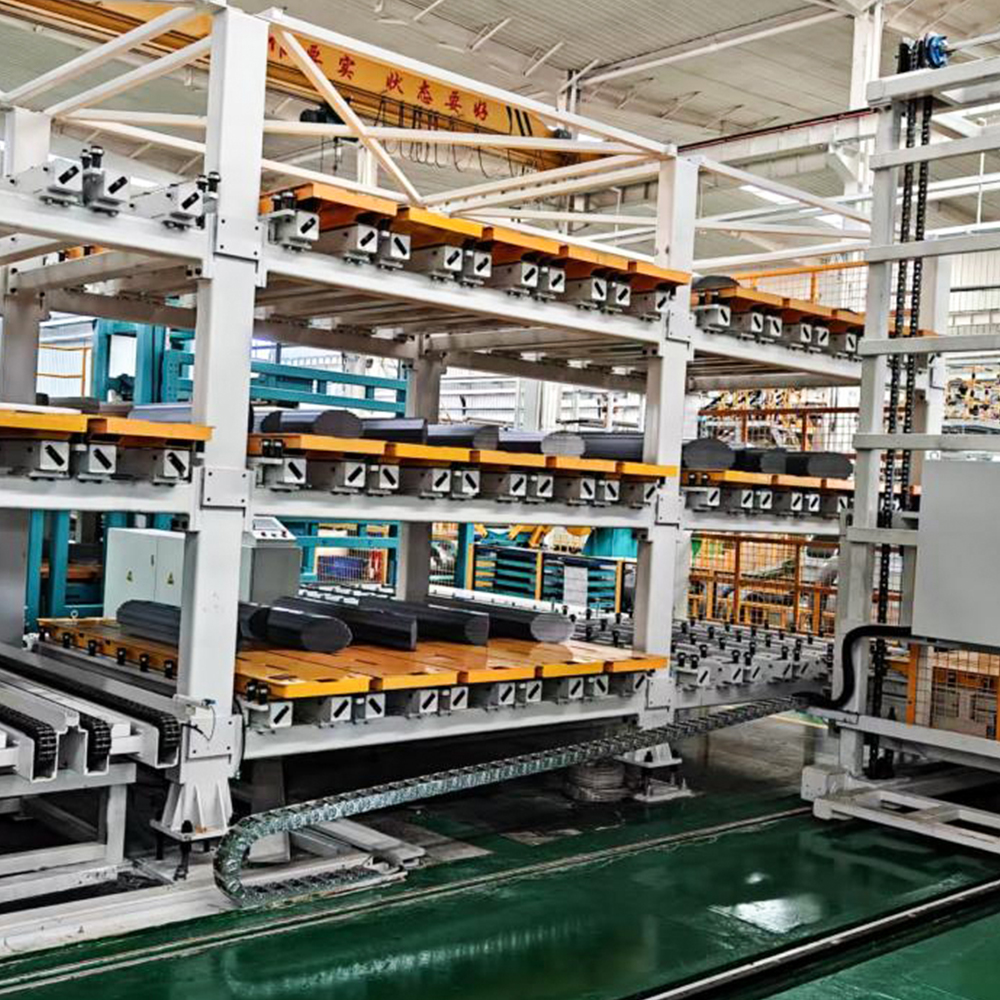

3	منصات تكديس المنتجات النهائية ومنصات التبادل	4+4 مجموعات	4 تكديس + 4 وضع الاستعداد
4	خزانة التحكم الكهربائية	مجموعة واحدة	يتضمن وحدة تحكم النظام ومحركات المؤازرة وعاكس التردد

المعايير الفنية الرئيسية (آلة التكديس)

لا.	معلمة الأداء		ZXD-440
1	مواصفات التصفيح	عرض	50–440 ملم
		سماكة	0.18–0.35 ملم
		طول الطرف الجانبي	380 ملم (من الزاوية إلى الزاوية) – 2500 ملم (من الطرف إلى الطرف)
		طول النير	380 ملم (من الزاوية إلى الزاوية) – 2500 ملم (من الطرف إلى الطرف)
		الطرف الأوسط	380–2060 ملم
		الحد الأقصى للنواة (L×W×H)	2500×2500×600 ملم
3	دقة التكديس	اتجاه الطول من نفس الدرجة	≤±0.5 ملم
		اتجاه العرض من نفس الدرجة	≤±0.5 ملم
		خطأ في السُمك من نفس الدرجة (مكدس حسب عدد الأوراق)	≤1 مم
	ملحوظة:	تتأثر الدقة الأساسية في نفس الوقت بدقة قطع الصفائح ودقة التكديس. إن إعادة التشكيل يدويًا بعد التكديس أمر ضروري لتحقيق دقة أعلى. إذا أدى إيقاف إعادة التشكيل بسبب متطلبات الدقة العالية للمشتري إلى تقليل إنتاجية المعدات في الإنتاج العادي، فإن المسؤولية تقع على عاتق المشتري ولا علاقة لها بمعدات المورد.
8	وقت دورة التكديس		حوالي 60 ورقة/دقيقة، معيار القبول: العرض 260 مم؛ الطول 1000 مم
9	إمدادات الهواء	ضغط	≥0.6 ميجا باسكال
		إجمالي استهلاك الهواء (مولد فراغ موفر للطاقة؛ يقلل من تكاليف الهواء المضغوط)	≤0.6 م³/دقيقة
10	ضوضاء المعدات		≤80 ديسيبل
11	لون المعدات		معيار المصنع: اللون الرئيسي: رمادي فاتح 7035، أزرق سماوي 5015؛ الأجزاء المتحركة: أصفر الإشارة 1003. الألوان المخصصة متاحة.
12	جهد العمل	تقلب الجهد	380 فولت ±10%
		تردد	50 هرتز ±2%
13	القدرة المثبتة		55 كيلو واط

المكونات والعلامات التجارية الرئيسية (خط القص)

لا.	غرض	ماركة

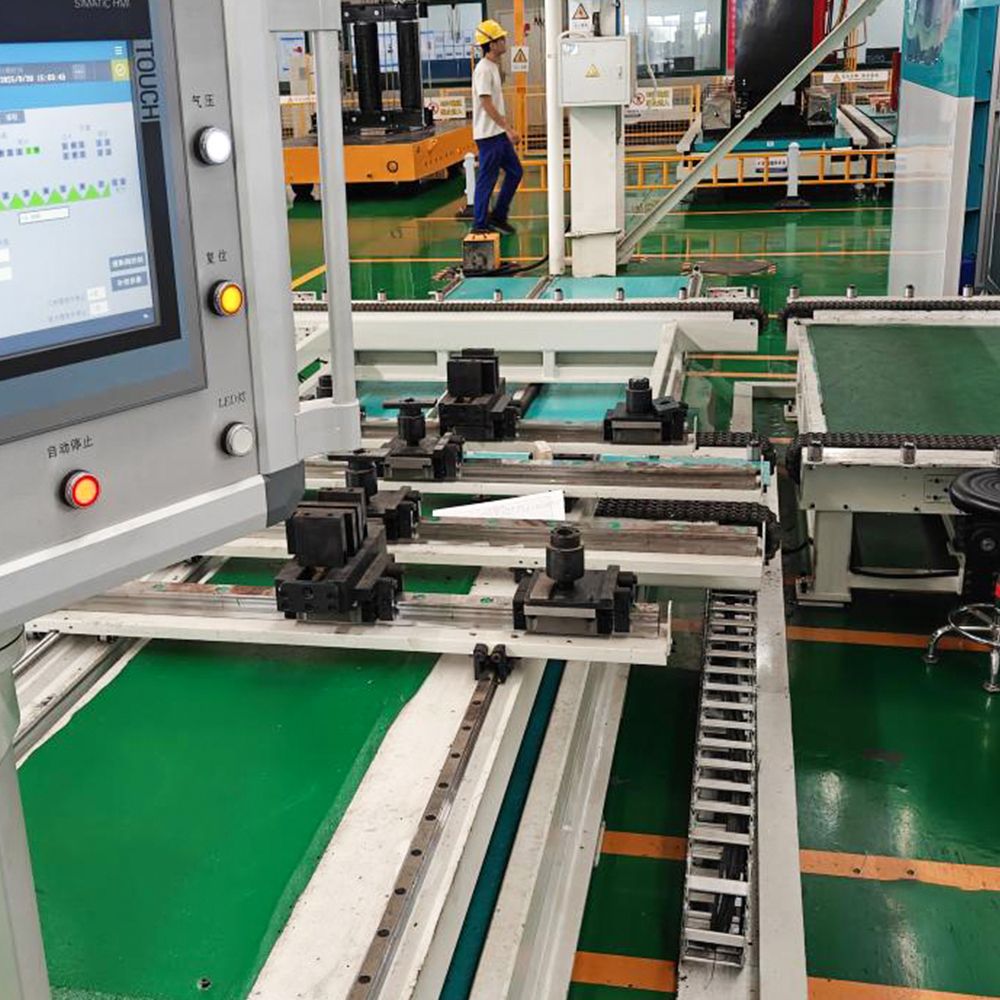

1	نظام التحكم وشاشة اللمس	سيمنز
2	نظام محرك سيرفو	سيمنز
4	المكونات الكهربائية	مفاتيح شنايدر ذات الجهد المنخفض؛ مرحلات باناسونيك
5	مفاتيح القرب	الأوتونيك / مريض
6	أزرار الضغط	إيتون (مولر) أو ما يعادله
7	محركات ثلاثية الطور	سيمنز (بودي) / جيجونج / يندا أو ما يعادلها
8	صمامات الملف اللولبي	SMC (اليابان) أو ما يعادلها
9	الأسطوانات والصمامات التنظيمية	SMC (اليابان) أو ما يعادلها
10	نظام الفراغ	SMC (اليابان) أو ما يعادلها
11	أكواب الشفط الفراغي	SMC (اليابان) أو ما يعادلها
12	قضبان التوجيه الخطية	وون / بي إم آي / روست وورلد / جيدينغ أو ما يعادلها
13	مسامير كروية	NanGongYi / AHK / DTK / Jinqiu أو ما يعادله
14	الرفوف والتروس	أتلانتا (ألمانيا) / APEX أو ما يعادلها
15	مخفضات السيرفو	نيوجارت / زد دي / تاندلر أو ما يعادلها

الوثائق الفنية

لا.	اسم المستند	كمية
1	قائمة قطع غيار المعدات	2 نسخة
2	شهادة المطابقة	نسخة واحدة
3	مخطط تخطيطي كهربائي	2 نسخة مطبوعة + 1 ملف إلكتروني
4	مخطط الأسلاك الكهربائية	2 نسخة مطبوعة + 1 ملف إلكتروني
5	أدلة المكونات الكهربائية	نسخة واحدة لكل منهما
6	دليل تشغيل المعدات (إجراءات التشغيل ومعايير الصيانة والخدمة)	2 نسخة مطبوعة + 1 ملف إلكتروني
7	مخطط طابق التركيب	1 نسخة مطبوعة + 1 ملف إلكتروني

التركيب والتشغيل والتدريب وخدمة ما بعد البيع والضمان

التركيب والتشغيل والتدريب	يقدم مهندسو المورد تدريبًا مجانيًا في الموقع حول التشغيل والصيانة والصيانة.	الوقت المطلوب: يتم الانتهاء من التثبيت والتشغيل عادةً خلال أسبوعين. يبدأ تدريب الموظفين (مشغلي المعدات وفنيي الصيانة) بالتزامن مع التثبيت وينتهي عند الانتهاء من التثبيت.
خدمة ما بعد البيع	في حالة ظهور مشاكل في المعدات، يقوم المورد بإرسال موظفين للإصلاح ويقدم استكشاف الأخطاء وإصلاحها الأساسية وإرشادات الصيانة اليومية.
	وقت الاستجابة اليومي	الرد خلال 24 ساعة. الوصول إلى الموقع: نفس اليوم داخل مقاطعة المورد؛ اليوم التالي للمقاطعات الأخرى.
	وقت الاستجابة للعطلات	الرد خلال 24 ساعة. الوصول إلى الموقع خلال العطلات إذا كان لدى المشتري موظفين في الخدمة.
ملحوظة:	1. بالنسبة للأخطاء التي تتطلب خدمة في الموقع، يكون الوصول عادةً خلال 48 ساعة؛ ويُفضل استخدام دقة الهاتف حيثما أمكن ذلك. 2. يقدم المورد خدمة مدى الحياة؛ وتستمر قطع الغيار والمكونات والدعم الفني المخفضة بعد فترة الضمان. 3. إذا تخلف المشتري عن السداد بعد القبول، فلن يلتزم المورد بأي ضمان.
فترة الضمان	12 شهرًا من تاريخ القبول النهائي. خلال فترة الضمان، إذا نشأ خطأ بسبب مشكلات في جودة المعدات أو التشغيل الصحيح وفقًا لإجراءات المورد، يقدم المورد قطع الغيار والإصلاح مجانًا دون أي تكلفة للمشتري. في حالة حدوث خطأ بسبب عدم اتباع إجراءات التشغيل أو التحميل الزائد، يقوم المورد بحل الخطأ على الفور ويتقاضى تكلفة المكون فقط.
