قلوب المحولات ومعدات تكديس القلوب

ما هي آلة القطع المستعرضة الأساسية المستخدمة في صناعة المحولات؟

في النظام البيئي الحديث لتصنيع المحولات، لا تعد الدقة والكفاءة مجرد أهداف تشغيلية ولكنها متطلبات أساسية لموثوقية المنتج والتحكم في التكلفة. في قلب هذه البيئة التي تعتمد على الدقة تكمن آلات القطع المستعرضة الأساسية ، فئة من المعدات المتخصصة المصممة لمعالجة صفائح الفولاذ السيليكونية إلى الأبعاد الدقيقة المطلوبة لتصفيح قلب المحولات. على عكس خطوط القص أو الحز للأغراض العامة، تم تصميم هذه الآلات للتعامل مع الخصائص الفيزيائية الفريدة للفولاذ الكهربائي الموجه نحو الحبوب، مما يضمن الحد الأدنى من تكوين الأزيز، والقطع الزاوي الدقيق، وعوامل التراص المتسقة. توفر هذه المقالة فحصًا فنيًا شاملاً لكيفية القيام بذلك آلات القطع المستعرضة الأساسية وظيفة داخل صناعة المحولات، وتصنيفاتها الأساسية، والدور الحاسم الذي تلعبه في سير عمل التصنيع الذكي الحديث.

يحدد قلب المحول، الذي يتم تصنيعه عادةً من طبقات مكدسة من فولاذ السيليكون الرقيق، الكفاءة المغناطيسية للوحدة، وفقدان الحمل، والأداء الحراري الإجمالي. أي انحراف في طول القطع أو التربيع أو جودة الحافة يترجم مباشرة إلى زيادة خسائر التيار الدوامي أو الضوضاء المسموعة. ولذلك، آلات القطع المستعرضة الأساسية ليست مقصات مستقلة ولكنها أنظمة متكاملة تشتمل على آليات التغذية ووحدات التقويم وأجهزة تشفير القياس الدقيقة ومحطات التثقيب أو الإحراز عالية السرعة. ولتقدير فائدتها الكاملة، من الضروري فحص فئات المنتجات الرئيسية الثلاث التي تهيمن على السوق الحالية: خطوط قطع وحدات عالية السرعة , مقصات عرضية CNC دقيقة ، و أنظمة التراص والقطع المتكاملة . تتناول كل فئة مقاييس إنتاج متميزة، ودرجات المواد، ومتطلبات الأتمتة، مما يوفر للمصنعين نهجًا مخصصًا للتصنيع الأساسي.

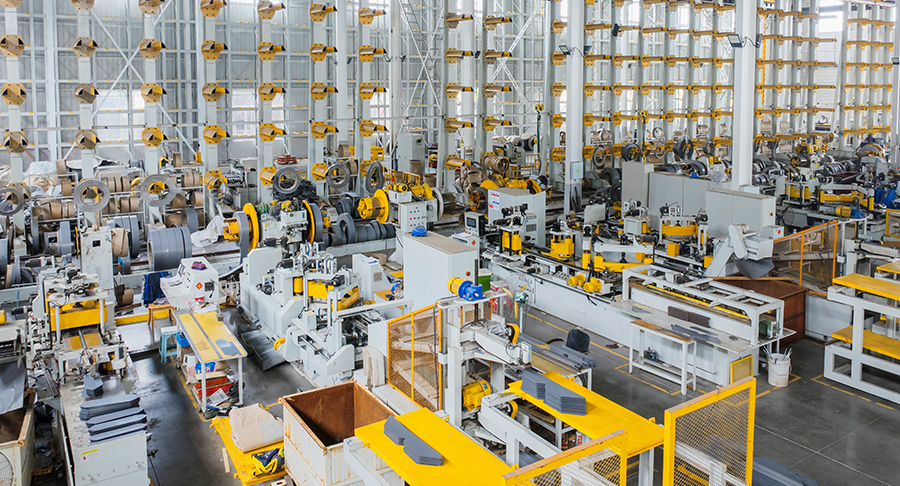

1. خطوط القطع المعيارية عالية السرعة

يشمل التصنيف الرئيسي الأول خطوط قطع وحدات عالية السرعة ، والتي تم تصميمها للعمليات المستمرة وعالية الإنتاجية النموذجية لمنتجي المحولات على نطاق واسع. هذه آلات القطع المستعرضة الأساسية تعمل بسرعات خطية تتجاوز 120 مترًا في الدقيقة، وتتضمن بكرات تغذية مدفوعة مؤازرة وخوارزميات تعويض الطول في الوقت الفعلي. السمة المميزة لهذه الفئة هي بنيتها المعيارية - يمكن توسيع الخط بوحدات تثقيب إضافية، أو محطات تحزيز على شكل حرف V، أو حتى ناقلات تكديس أوتوماتيكية دون استبدال الإطار الأساسي. بالنسبة للمصنعين الذين ينتجون محولات التوزيع بكميات كبيرة، توفر هذه الوحدة مسارًا واضحًا لرفع مستوى القدرات مع حماية استثمار رأس المال الأولي.

من الناحية الوظيفية، يبدأ الخط المعياري عالي السرعة بآلة فك اللفة التي تتعامل مع ملفات يصل وزنها إلى 25 طنًا، يليها جهاز تسوية دقيق يزيل مجموعة الملفات. تستخدم محطة القطع مقصًا دوارًا أو شفرة مقصلة يتم تشغيلها بواسطة محرك تيار متردد عالي عزم الدوران، مما يحقق أطوال القطع بتفاوتات تبلغ ±0.05 مم. تدمج النماذج المتقدمة تقنية اكتشاف الحواف البصرية للتعويض عن تجول المواد، مما يضمن بقاء القطع العرضي متعامدًا تمامًا مع اتجاه التدحرج. تتفوق هذه الفئة في معالجة الفولاذ السيليكوني القياسي من الدرجة M4 وM5، والذي يستخدم بشكل شائع في المحولات المغمورة بالزيت والتي تصل قدرتها إلى 10 ميجا فولت أمبير. والفرق الأساسي هو القدرة على الحفاظ على جودة متسقة بسرعات عالية مع دعم التغيير السريع بين التصميمات الأساسية المختلفة، عادةً في غضون 15 دقيقة.

شركة جيانغسو جينجتيانشيا للتكنولوجيا الكهربائية المحدودة لقد طورت خطًا معياريًا خاصًا عالي السرعة يشتمل على مراقبة السُمك في الوقت الفعلي وتعديل خلوص الشفرة التكيفي، مما يعالج أحد أكثر التحديات المستمرة في القطع عالي السرعة - نمو الأزيز على مدار عمليات الإنتاج الممتدة. ومع وجود أكثر من 46 متخصصًا فنيًا داخليًا، قامت الشركة بتحسين خوارزميات التحكم في التغذية لتقليل انحراف الطول بنسبة 40% مقارنة بالأنظمة التقليدية. يحظى هذا الحل بتقدير خاص من قبل العملاء الذين ينتجون نوى سبائك غير متبلورة، حيث يمكن أن تسبب عيوب الحواف البسيطة صعوبات كبيرة في التجميع.

• الحد الأقصى لسرعة القطع: 150 م/دقيقة مع خاصية تخميد الاهتزاز النشطة.
• قدرة التثقيب المتكاملة: ما يصل إلى 4 درجات في كل دورة مع عمق قابل للبرمجة.
• جمع الخردة تلقائيًا وتقليم الحواف للتشغيل المستمر.
• واجهة تشخيصية عن بعد متوافقة مع أنظمة MES في المصنع.

بالمقارنة مع الفئات الأخرى، يوفر الخط المعياري عالي السرعة أقل تكلفة لكل قطعة لعمليات الإنتاج الطويلة ولكنه يتطلب مساحة أرضية أكبر وتدريب مشغلين أكثر تطورًا. إنه الخيار المفضل لمصانع المحولات المخصصة ذات محافظ المنتجات المستقرة.

2. المقصات العرضية CNC الدقيقة

أما الفئة الثانية فتضم مقصات عرضية CNC دقيقة ، والتي تعطي الأولوية للدقة والمرونة على الإنتاجية الأولية. هذه آلات القطع المستعرضة الأساسية تُستخدم عادةً في بيئات ورش العمل أو لتطوير النماذج الأولية، حيث تختلف أطوال القطع بشكل متكرر وتتراوح درجات المواد من فولاذ السيليكون القياسي إلى السبائك فائقة الرقة وعالية النفاذية. على عكس الخطوط المعيارية، تستخدم المقصات الدقيقة هيكلًا صلبًا على شكل حرف C ونظام تشغيل للشفرة ميكانيكيًا يوفر قطعًا نظيفًا وعموديًا مع الحد الأدنى من انحراف الشفرة، مما يحقق تفاوتات ضيقة تصل إلى ±0.02 مم على عرض 1000 مم.

يشتمل سير العمل التشغيلي للقص الدقيق على وحدة تغذية أسطوانية تعمل بمحرك مؤازر مع أجهزة تشفير مطلقة، ومقياس خلفي قابل للبرمجة لإعداد الطول، ولوحة تحكم رقمية تخزن ما يصل إلى 500 برنامج قطع. السمة التقنية المميزة هي قطع على الطاير التكيفي القدرة، حيث يبدأ القص عملية القطع بينما لا تزال المادة في حالة حركة، مما يقلل وقت الدورة دون المساس بالدقة. وهذا يجعل الفئة مثالية لإنتاج النوى المتدرجة والمفاصل المتداخلة، حيث يتطلب كل تصفيح أبعادًا مختلفة قليلاً لتحقيق التوزيع الأمثل للتدفق المغناطيسي. تدعم الآلات أيضًا القطع المتري حتى 45 درجة، مما يوسع استخدامها ليشمل محولات قلب الجرح.

تشمل سيناريوهات التطبيق النموذجية ورش الإصلاح والصيانة، ومختبرات الأبحاث، والشركات المصنعة للدفعات الصغيرة من المحولات المتخصصة لتطبيقات السكك الحديدية أو التطبيقات البحرية. تكمن ميزة التمايز في القدرة على معالجة المواد الهشة - مثل الفولاذ عالي الحث بسمك 0.18 مم - دون توليد شقوق أو انفصال في الحواف، وهي مشكلة غالبًا ما تصيب المقصات الدوارة عالية السرعة. علاوة على ذلك، تسمح واجهة CNC بالتكامل السلس مع أنظمة CAD، مما يتيح الاستيراد المباشر لأنماط القطع من برامج التصميم الأساسية.

شركة جيانغسو جينجتيانشيا للتكنولوجيا الكهربائية المحدودة توفر مجموعة متنوعة من القص الدقيق المجهز بوحدة فحص الحواف المعتمدة على الليزر والتي ترفض أي ورقة ذات نتوءات دقيقة يتجاوز حجمها 0.03 مم، مما يضمن وصول التصفيحات الخالية من العيوب فقط إلى محطة التراص. وتتوافق هذه القدرة مع المحفظة الأوسع للشركة، والتي تتضمن معدات التكديس الذكية والتخزين الآلي، مما يؤدي إلى إنشاء نظام ضمان الجودة ذو الحلقة المغلقة. توفر فئة القص الدقيق، على الرغم من أنها أبطأ من الخطوط المعيارية، تشطيبًا فائقًا للسطح وغالبًا ما يتم نشرها كآلة تكميلية للطلبات عالية المزيج ومنخفضة الحجم.

1. قم بتعيين طول القطع المستهدف وزاوية ميتري عبر شاشة اللمس HMI.
2. قم بتحميل الملف وابدأ دورة التسوية التلقائية.
3. قم بإجراء قطع تجريبي وتحقق من الأبعاد باستخدام المقارنة البصرية المدمجة.
4. البدء في الإنتاج؛ يقوم النظام تلقائيًا بضبط تعويض التغذية بناءً على تعليقات برنامج التشفير في الوقت الفعلي.

فيما يتعلق بالتكلفة والفائدة، تتطلب مقصات CNC الدقيقة استثمارًا أوليًا أعلى لكل وحدة إنتاج ولكنها توفر مرونة لا مثيل لها، مما يجعلها لا غنى عنها لمصنعي المحولات الذين يلبيون مواصفات العملاء المتنوعة.

3. أنظمة التراص والقطع المتكاملة

والفئة الثالثة والأكثر تقدما من الناحية التكنولوجية هي نظام التراص والقطع المتكامل ، الذي يجمع بين القطع العرضي والتكديس الآلي في عملية واحدة مستمرة. هذه آلات القطع المستعرضة الأساسية ليست مجرد أدوات قطع ولكنها خلايا عمل كاملة تحول مخزون الملفات إلى حزم أساسية جاهزة للتجميع. يشتمل النظام على وحدة قطع أولية - عادةً ما تكون مقصًا دقيقًا أو قاطعًا دوارًا عالي السرعة - يتبعها ناقل يغذي الصفائح المقطوعة إلى روبوت جسري متعدد المحاور أو وحدة انتقاء ووضع على طراز دلتا. يقوم الروبوت بترتيب كل عملية تصفيح في تسلسل تكديس محدد مسبقًا، مع تطبيق الضغط اللاصق أو المتشابك حسب الحاجة.

الابتكار التقني الأساسي هو التحكم في التسجيل في الوقت الحقيقي ، حيث تشترك وحدة القطع وروبوت التكديس في نظام إحداثيات مشترك مشتق من مستشعرات الحافة وكاميرات الرؤية. وهذا يضمن أن كل طبقة مكدسة بدقة زاوية أفضل من 0.01 درجة، وهو أمر بالغ الأهمية لتقليل فقدان النواة في المحولات عالية الكفاءة (IE4 وما فوق). يتضمن النظام أيضًا محطة وزن متكاملة تحسب عامل التكديس لكل طبقة، مما يوفر تعليقات فورية لضبط العملية. تُستخدم هذه الفئة في الغالب لمحولات الطاقة الكبيرة (أعلى من 50 ميجا فولت أمبير) ولمحولات الجر حيث يؤثر الوزن الأساسي والتماثل بشكل مباشر على الأداء الديناميكي.

بالمقارنة مع القطع المستقل والتكديس اليدوي، يقلل النظام المتكامل من الاعتماد على العمالة بنسبة تصل إلى 70% ويزيل الضرر الناجم عن المناولة، وهو أمر مفيد بشكل خاص للمواد ذات القياس الرقيق (0.15 مم). ومع ذلك، يتطلب تعقيد النظام برامج متطورة لإنشاء الأنماط وتسلسل الطبقات وتجنب الاصطدام. كما يتطلب أيضًا مستوى أعلى من الصيانة التنبؤية بسبب التشغيل المتزامن للأنظمة الفرعية الميكانيكية والهوائية والرؤية.

شركة جيانغسو جينجتيانشيا للتكنولوجيا الكهربائية المحدودة قامت بنشر أنظمة التكديس والقطع المتكاملة في العديد من مصانع المحولات من المستوى الأول في جميع أنحاء آسيا، مما حقق انخفاضًا موثقًا بنسبة 25% في وقت دورة التجميع الأساسية. إن خوارزميات التراص الخاصة بالشركة، والتي طورها فريقها المكون من 46 موهبة فنية محترفة، تراعي اختلافات صفحات المواد وسمكها، وتقوم بضبط قوة الالتقاط للروبوت وزاوية وضعه ديناميكيًا. يعد هذا الحل جزءًا من المحفظة الذكية الشاملة للشركة، والتي تتضمن أيضًا خطوط لوجستية آلية وأنظمة مستودعات، مما يؤكد التزامها بحلول التصنيع الرقمي الشاملة لصناعة الطاقة.

ومن خلال هذا الإطار المكون من ثلاث فئات، يصبح من الواضح أن اختيار المناسب آلات القطع المستعرضة الأساسية يعتمد على موازنة حجم الإنتاج وتنوع المواد ومستوى التكامل مع التجميع النهائي. شركة جيانغسو جينجتيانشيا للتكنولوجيا الكهربائية المحدودة يعالج هذا التنوع من خلال تقديم جميع التكوينات الثلاثة، مدعومة بشبكة قوية لخدمات ما بعد البيع واستشارات لتحسين العمليات. إن الفهم العميق للشركة للفيزياء الأساسية، جنبًا إلى جنب مع التصنيع الداخلي للمكونات الميكانيكية الرئيسية، يمكّنها من تخصيص معلمات كل آلة وفقًا لدرجة الفولاذ المغناطيسي المحددة والهندسة الأساسية التي يطلبها العميل. سواء كانت الأولوية هي الحد الأقصى من الإنتاجية، أو الدقة القصوى، أو الأتمتة الكاملة، فإن صناعة المحولات الحديثة تعتمد على أنظمة القطع المتخصصة هذه للحفاظ على القدرة التنافسية في سوق عالمية تعتمد على الكفاءة بشكل متزايد.

الأسئلة المتداولة

س 1: ما هو الفرق الأساسي بين الخط المعياري عالي السرعة وقص CNC الدقيق؟

يعطي الخط المعياري عالي السرعة الأولوية للإنتاجية وهو مصمم للإنتاج المستمر بكميات كبيرة من الصفائح الأساسية القياسية، ويحقق عادةً سرعات أعلى من 120 م/دقيقة مع تفاوت معتدل (±0.05 مم). في المقابل، يركز القص CNC الدقيق على الدقة والمرونة، مما يوفر تفاوتات أكثر إحكامًا (±0.02 مم) وأوقات تبديل أسرع، مما يجعله مناسبًا للوظائف المختلطة والمواد قصيرة المدى. يعد الخط المعياري أكثر فعالية من حيث التكلفة للإنتاج الضخم، في حين يوفر القص جودة حافة فائقة للتصميمات المغناطيسية المطلوبة.

س2: كيف تعمل أنظمة التكديس والقطع المتكاملة على تحسين الجودة الأساسية مقارنة بالعمليات المنفصلة؟

تعمل الأنظمة المتكاملة على التخلص من التعامل اليدوي بين القطع والتكديس، مما يقلل من مخاطر تلف الحواف واختلال المحاذاة والتلوث. كما أنها تتيح أيضًا الحصول على تعليقات التسجيل في الوقت الفعلي، مما يضمن وضع كل تصفيح بدقة زاوية أفضل من 0.01 درجة. وهذا يقلل بشكل مباشر من فقدان النواة ويحسن تصنيف كفاءة المحول. علاوة على ذلك، يرفض النظام تلقائيًا التصفيحات غير المسموح بها، مما يمنع الطبقات المعيبة من دخول الحزمة الأساسية.

س3: أي نوع آلات القطع المستعرضة الأساسية هل تتخصص شركة شركة جيانغسو جينجتيانشيا للتكنولوجيا الكهربائية المحدودة في؟

شركة جيانغسو جينجتيانشيا للتكنولوجيا الكهربائية المحدودة تقوم بتصنيع ودمج جميع الفئات الثلاث الرئيسية - الخطوط المعيارية عالية السرعة، ومقصات CNC الدقيقة، وأنظمة التراص المتكاملة. توفر الشركة أيضًا حلولاً مخصصة للمواد الأساسية غير المتبلورة والبلورية النانوية. ومع أكثر من 46 خبيرًا تقنيًا، تركز الشركة على خوارزميات التحكم الذكية وميزات الصيانة التنبؤية، وتقدم مجموعة كاملة من الآلات الفردية إلى ورش التصنيع الأساسية المؤتمتة بالكامل.

Q4: هل يمكن لقص CNC الدقيق التعامل مع قطع ميتري لقلوب المحولات المتدرجة؟

نعم، معظم مقصات CNC الدقيقة مزودة بقدرة قطع ميتري قابلة للبرمجة، مما يسمح بزوايا تتراوح من 0 درجة إلى 45 درجة مع إمكانية تكرار عالية. تعتبر هذه الميزة ضرورية لإنتاج وصلات متدرجة ومفاصل مشذرة، مما يقلل من تسرب التدفق ويقلل الضوضاء في محولات الطاقة الكبيرة. يضمن إطار القص الصلب والمقياس الخلفي الذي يتم التحكم فيه مؤازرًا بقاء الطول والزاوية ضمن التسامح المحدد عبر آلاف الدورات.
